说明

MCP16501是一款成本和尺寸优化的集成PMIC，与最新的微芯片微处理器单元（MPU）和相关的DRAM存储器兼容。SAMA5、SAM9X60和SAMA7G54系列MPU由专用PMIC变体支持，这些变体针对不同的电源电压和电源顺序要求进行编程。

MCP16501集成了三个DC-DC降压调节器和一个辅助LDO，并提供了与MPU的全面接口。所有降压通道可支持高达1A的负载，并具有100%的工作循环能力。提供300mA LDO，以便可以支持敏感的模拟负载。DDR存储器电压（Buck2输出）可通过3态输入引脚进行选择。这种方法通过消除外部反馈电阻器造成的不准确度，同时最大限度地减少外部元件数量，从而提高了输出电压设置的精度。电压选择集允许在不同世代的存储器之间轻松迁移。默认的电源通道顺序是内置的，并根据MPU的要求进行配置。专用引脚（LPM）有助于转换到低功耗模式，并在自刷新（休眠模式）中使用DDR实现备份模式。MCP16501的特点是空载运行静态电流低，在完全关闭时消耗的电流小于10 a。在每个输出上提供有源放电电阻器。所有降压通道都支持安全启动到预偏置输出。

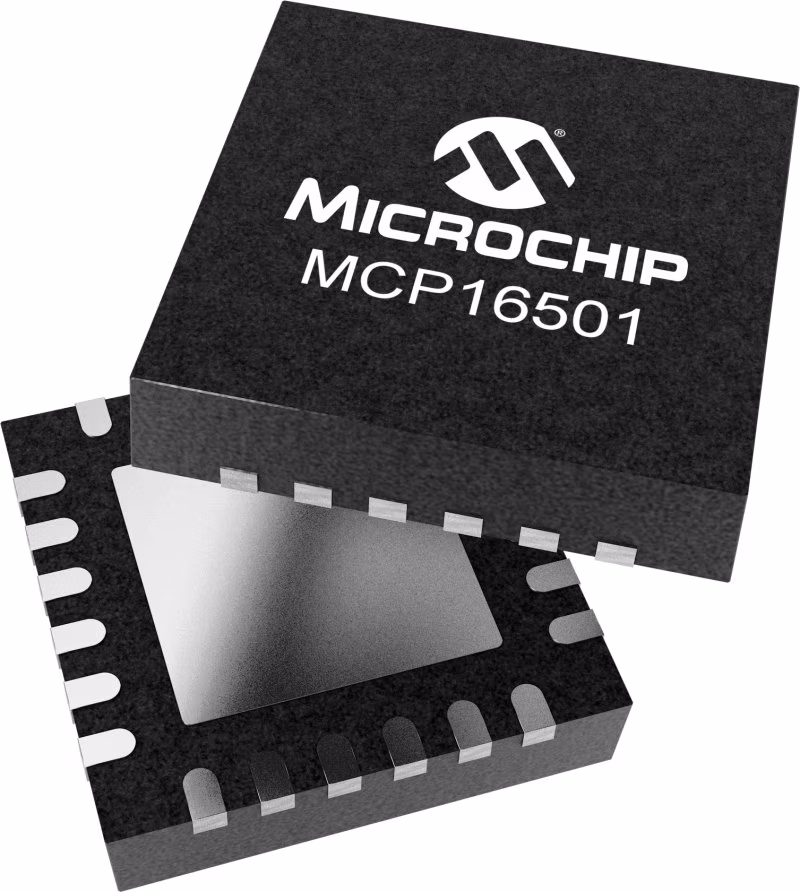

MCP16501采用24引脚4 mm x 4 mm VQFN封装，工作结温度范围为-40°C至+125°C。

特性

• 输入电压：2.7V至5.5V
• 三个1A输出电流降压通道，具有100%最大占空比能力
• 2 MHz降压通道PWM操作
• DDR（Buck2输出）和Core（Buck3输出）的±1%电压精度
• 低噪声、强制PWM（FPWM）和低IQ、轻负载、高效率模式可用
• 一个辅助300mA低压差线性稳压器（LDO）
• DDR电源引脚可选输出电压
• 内置通道排序、安全启动和重置断言延迟
• 支持休眠和低功耗模式
• 通过优化的ESD保护，在任何操作条件下与MPU实现无泄漏接口
• 250µA低功率模式典型静态电流（Bucks和LDO ON，空载）
• 10µA最大关断电流
• 成本和尺寸优化的BOM
• 热停堆和限流保护
• 24引脚4毫米4毫米QFN封装
• -40°C至+125°C结温范围
