说明

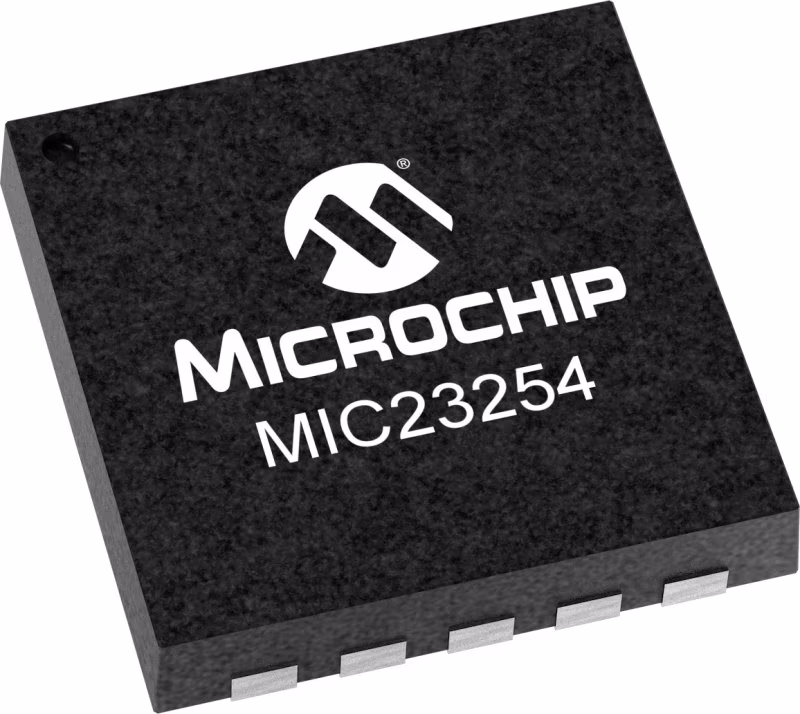

MIC23254是一款具有超轻负载的低输入电压、高效率4MHz双400mA同步降压调节器^®模式超轻负载^®在轻负载下提供非常高的效率和超快的瞬态响应，这非常适合于提供处理器核心电压。这种专有架构的另一个好处是使用小型输出电容器，在整个负载范围内输出纹波电压非常低。MIC23254在低电池状态下从输入电压低至2.5V工作。

该设备设计用于1µH电感器和4.7µF输出电容器，可实现低于1mm的高度。

MIC23254具有33µa的极低静态电流，同时启用两个输出，在1mA时可实现85%以上的效率。在更高的负载下，MIC23254提供约4MHz的恒定开关频率，同时提供超过90%的峰值效率。

特性

• 低输入电压范围：2.5V至5.5V
• 双输出电流400mA/400mA
• 峰值效率高达94%，1mA时效率高达85%
• 33µA双静态电流
• 1µH电感器和4.7µF电容器
• PWM操作时为4MHz
• 超快瞬态响应
• 低压输出纹波
• 在HyperLight Load®模式下为20mVpp
• 全PWM模式下的3mV输出电压纹波
• 0.01µA关断电流
• -40°C至+125°C结温范围
