说明

MCP16502是一款与Microchip的eMPU（嵌入式微处理器单元）兼容的最佳集成PMIC，需要使用高性能模式（HPM）进行动态电压缩放（DVS）。它与SAMA5DX和SAM9X6 MPU兼容，这些MPU由优化解决方案BOM的专用设备变体支持。

MCP16502集成了四个DC-DC降压调节器和两个辅助LDO，并为MPU提供了一个全面的接口，其中包括一个中断标志和一个1MHz I2C接口。所有降压通道可支持高达1A的负载，并具有100%的工作循环能力。提供了两个300mA LDO，从而可以支持敏感的模拟负载。DDR存储器电压（Buck2输出）可通过3态输入引脚进行选择。电压选择集允许在不同世代的存储器之间轻松迁移。默认的电源通道顺序是根据MPU的要求内置的。专用引脚（LPM）有助于转换到低功耗模式，并在自刷新（休眠模式）中使用DDR实现备份模式。MCP16502具有低空载运行静态电流的特点，在完全关闭时消耗的电流小于10 a。在每个输出上提供有源放电电阻器。所有降压通道都支持安全启动到预偏置输出。

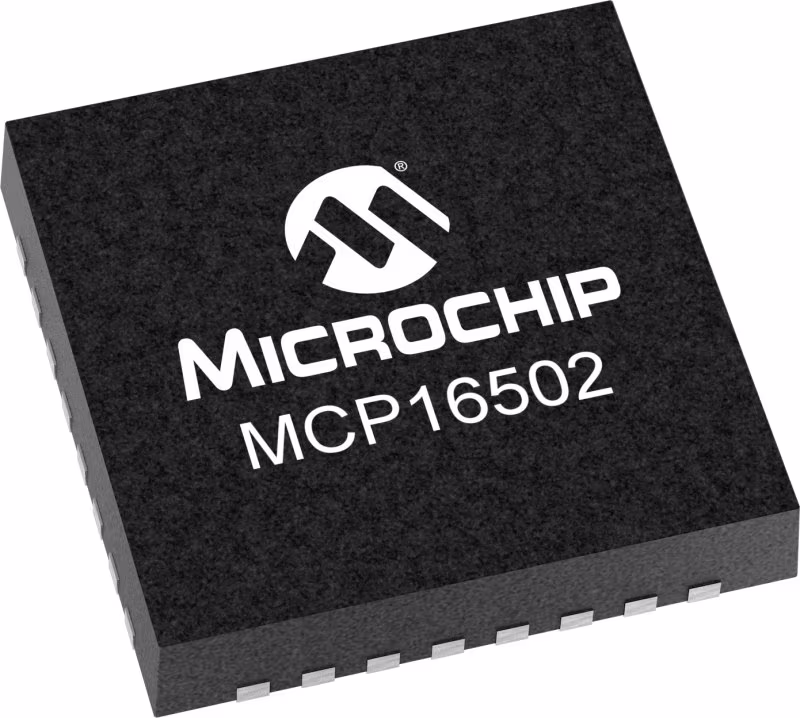

MCP16502采用32引脚5 mm x 5 mm VQFN封装，工作结温度范围为-40°C至+125°C。MCP16502也可作为AEC-Q100合格变体提供。

检查MCP16502为无线系统开启模块（WLSOM）供电的情况

特性

• 输入电压范围2.7V至5.5V
• 四个1A输出电流降压通道，具有100%最大占空比能力
• 2 MHz降压通道PWM操作
• DDR（Buck2输出）、Core（Buck3输出）和CPU（Buck4输出）的±1%电压精度
• 低噪声、强制PWM（FPWM）和低IQ、轻负载、高效率模式可用
• I2C PWM开关频率的可选择位移（±16.5%）
• 两个辅助300mA低压差线性降压稳压器（LDO）
• DDR电源引脚可选输出电压
• 用于编程和诊断的1MHz I2C接口
• 内置通道排序、安全启动和重置断言延迟
• DVS支持休眠、低功耗和高性能模式
• 按钮长按超时功能
• 通过优化的ESD保护，在任何操作条件下与MPU实现无泄漏接口
• 小于300µA的低功率模式典型静态电流（Bucks和LDO1 ON，空载）
• 10µA最大关断电流（VIN=4.5V，TJ=+105°C）
• 成本和尺寸优化的BOM
• 热停堆和限流保护
• 用户可编程过电流故障响应
• 32引脚5毫米5毫米VQFN封装
• 可提供AEC-Q100合格变体
• -40°C至+125°C结温范围
