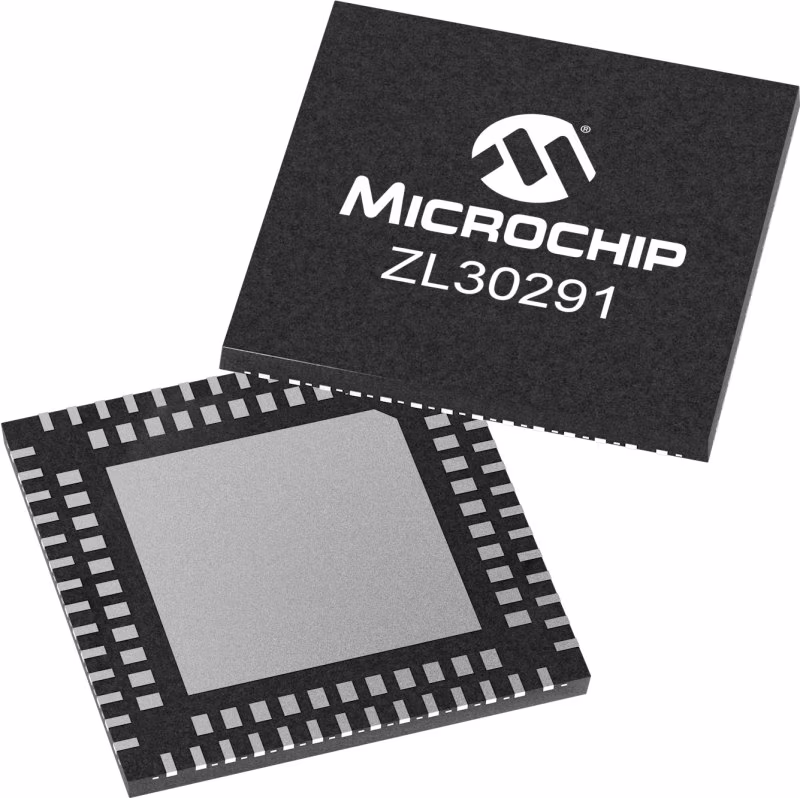

Microchip微芯 ZL30291 产品介绍

2026-04-14 0次

说明

ZL30291 CK440时钟生成器为当今和未来的数据中心应用提供了领先的超低抖动和PCIe Gen 6性能。CK440提供多达19个超低抖动差分输出，还具有显著的裕度，以满足单板、机架优化、多节点和模块化服务器设计中使用的PCIe Gen 6要求。

此外，将ZL30291 CK440时钟发生器与ZL40292 DB2000和DB200Q ZL40294相结合时，您可以实现一个完整的Intel参考时序解决方案，该解决方案可驱动其他外围设备，包括固态硬盘（SSD）、通用串行总线（USB）控制器和串行高级技术附件（SATA）设备。

ZL30291在3.3V±10%的电源范围内工作，以满足PCIe机电规范要求的3.3V电源容差±9%。它的运行保证在-40°C至+85°C的工业温度范围内。

应用程序包括：

PCIe Gen1/2/3/4/5/6时钟生成
平台调整
英特尔QPI/UPI
服务器
存储和数据中心
交换机和路由器

特性

完全符合英特尔CK440Q规范

嵌入式源终端

平台时间输入和输出时钟

超低附加抖动：最大80 fs

100 MHz输出上的可编程SSC

嵌入式低压降稳压器

提供卓越的电源噪声抑制

50 ps的最大输出到输出倾斜

SMBus和边带接口

根据PCIe机电规范，支持±10%的电源容差，要求±9%

七个专用100MHz输出
三个25 MHz专用输出
九个可选输出：25 MHz或100 MHz

参数

类型	描述
Product Type	Low-Jitter Clock Generators
# of Outputs	19
Voltage	3.3
Pull Range (±PPM)	0
Output Logic	HCSL
Output Frequency Min. (MHz)	25
Output Frequency Max. (MHz)	100
