说明

在此处创建并采样您的自定义ZL30244

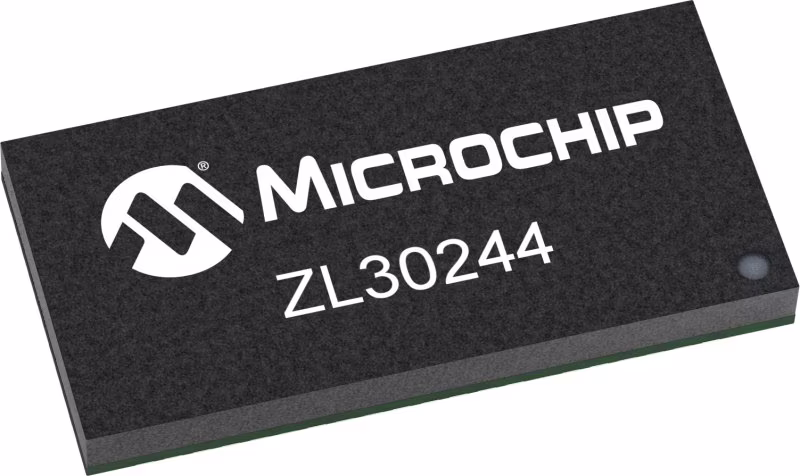

ZL30244是一种柔性的，高性能时钟乘法器/发生器。来自任何输入时钟频率9.72MHz到1250MHz该设备可以产生频率锁定输出频率从小于1Hz到1035MHz，多达6个差分或12个CMOS输出时钟信号。ZL30244具有输出抖动160fs RMS（12kHz到20MHz）。自动的来自外部EEPROM的自配置允许时钟信号在通电后立即可用，或者重置。

特性

• 两个独立的APLL通道
• 每个通道四个输入时钟：一个晶体/CMOS输入、两个差分/CMOS输入和一个单端/CMOS输入。通过引脚或寄存器控制进行时钟选择
• 9.72MHz至1250MHz的任何输入频率（CMOS为9.72MHz到300MHz）
• 低抖动分数-N APLL和每个通道3个输出：任何输出频率从<1Hz到1035MHz
• 具有0ppm误差的高分辨率分数频率转换
• 每个输出都有独立的除法器
• 输出抖动低至0.16ps RMS（12kHz-20MHz集成频带）
• 输出为CML或2xCMOS，可连接LVDS、LVPECL、HSTL、SSTL和HCSL
• 在2xCMOS模式中，P和N引脚可以是不同的频率（例如125MHz和25MHz）
• 每个输出电源引脚的CMOS输出电压为1.5V至3.3V
• 精确的输出校准电路和每输出相位调整
• 每个输出启用/禁用和无故障启动/停止（高或低停止）
• 从外部EEPROM通电时自动自我配置；最多四个配置，引脚可选
• SPI或I2C处理器接口
• 数控振荡器模式
• 扩频调制模式
