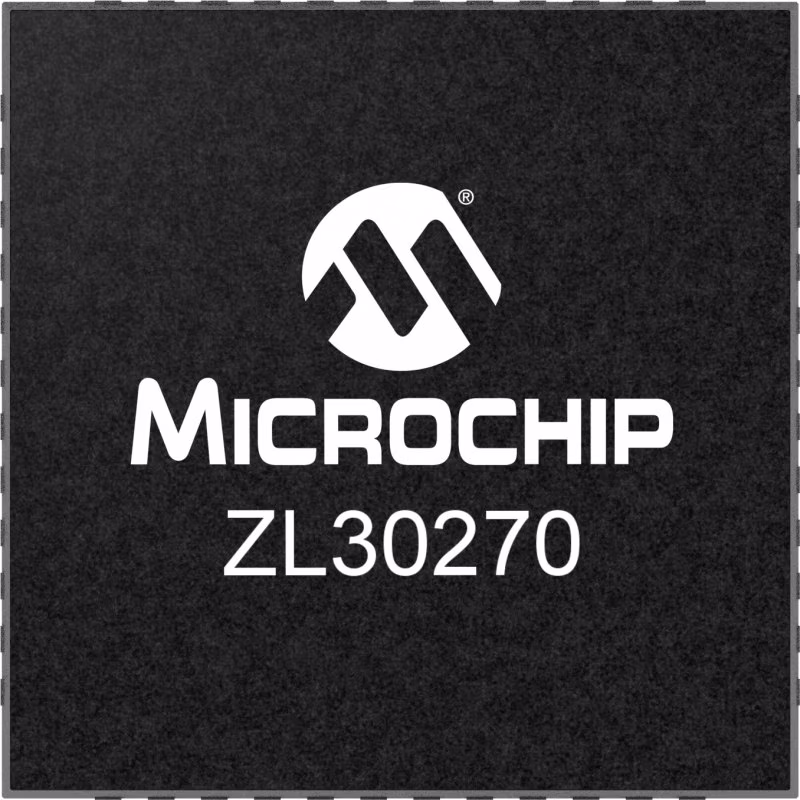

Microchip微芯 ZL30270 产品介绍
2026-04-14
0次
说明
ZL30270是一款功能丰富的时钟发生器，具有五个极低输出抖动合成器和六个输出。该设备非常适合在需要低抖动（<150fs）和多个频率系列的各种设备类型中进行频率合成。
特性
- 集锦
- 输出抖动100 fs RMS，典型值为156.25 MHz
- 12 kHz至20 MHz
- 任意频率转换
- 五个输出频率合成器
- 核心功耗<0.9W
- 水晶：24-60 MHz
- 输出时钟
- 任何频率0.5 Hz至750 MHz
- 每个OUTP/N对可以是LVDS、LVPECL、2xCMOS、低VCM或可编程差分
- 在2xCMOS模式中，P和N引脚可以是不同的频率（例如125 MHz和25 MHz）
- 每个输出对的VDD，CMOS电压1.8V至3.3V
- 每合成相位调整，1 ps分辨率
- 每输出占空比调整
- 精确的输出校准电路和每输出相位调整
- 每个输出启用/禁用和无故障启动/停止（高或低停止）
- 一般功能
- 从内部闪存通电时自动自我配置，7种配置
- 每个合成器中的数控振荡器行为
- 易于配置的设计不需要外部VCXO或环路滤波器组件
- 5个GPIO引脚，具有许多可能的行为，每个OUT都可以是GPO
- SPI或I2C处理器接口
- 1.8V和3.3V核心VDD电压
- 易于使用的评估/编程软件
参数
类型 | 描述 |
Product Type | Low-Jitter Clock Generators |
# of Outputs | 6 |
Voltage | 1.8, 3.3 |
Pull Range (±PPM) | 0 |
Output Logic | CMOS, LVPECL, LVDS |
Output Frequency Min. (MHz) | 0.5 |
Output Frequency Max. (MHz) | 750 |
