说明

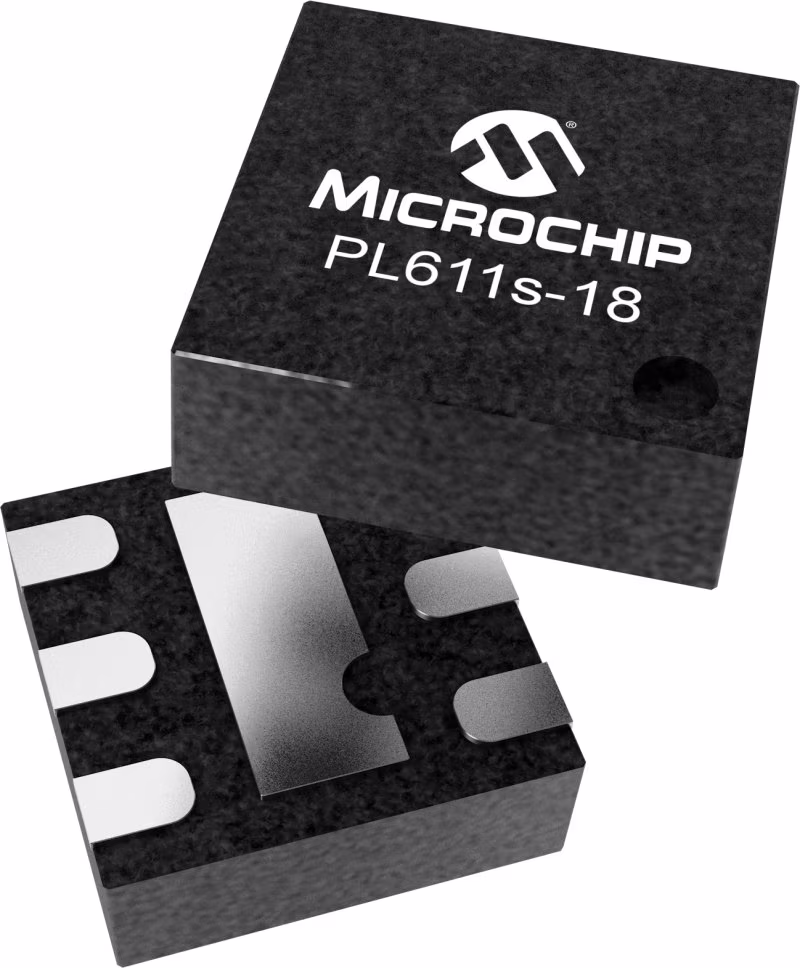

PL611s-18-xxx是一款通用频率合成器，也是世界上最小的可编程时钟PicoPLL系列的成员。PL611s-18-xxx提供了使用单晶（MHz）或参考时钟输入并产生最多两个（kHz/MHz）系统时钟或参考和低频输出组合的多功能性。PL611s-18-xxx专为具有非常严格的空间要求的低功耗应用而设计，例如，在产生27MHz和32kHz两种不同输出的同时消耗约1.0mA。PL611s-18-xxx的断电功能在激活时允许IC消耗小于5µA的功率。PL611s-18-xxx适用于小型DFN-6L或SOT23-6L封装。PL611s-18-xxx与其他可编程时钟的级联允许生成系统级时钟要求，从而降低了整个系统的实现成本。此外，一个可编程I/O引脚可以配置为输出启用（OE）、频率切换（FSEL）、掉电（PDB）输入或CLK1（CLK0、FREF、FREF/2）输出。

特性

• 专为极低功耗应用而设计
• 接受晶体或参考时钟输入
• 基本晶体：10MHz至50MHz
• 参考输入：1MHz至125MHz
• 接受大于0.1V的参考信号输入电压
• 65MHz@1.8V操作
• 90MHz@2.5V操作
• 125MHz@3.3V操作
• 一个可编程I/O引脚可以配置为OE、PDB、FSEL或CLK1
• <1.0mA，输出27MHz和32kHz
• 激活PDB时＜5µA
• 单个1.8V-3.3V±10%电源
• 工作温度范围从-40°C到+85°C
• 有6针DFN和SOT23 GREEN/RoHS兼容封装可供选择
