说明

在此处创建并采样您的自定义PL613

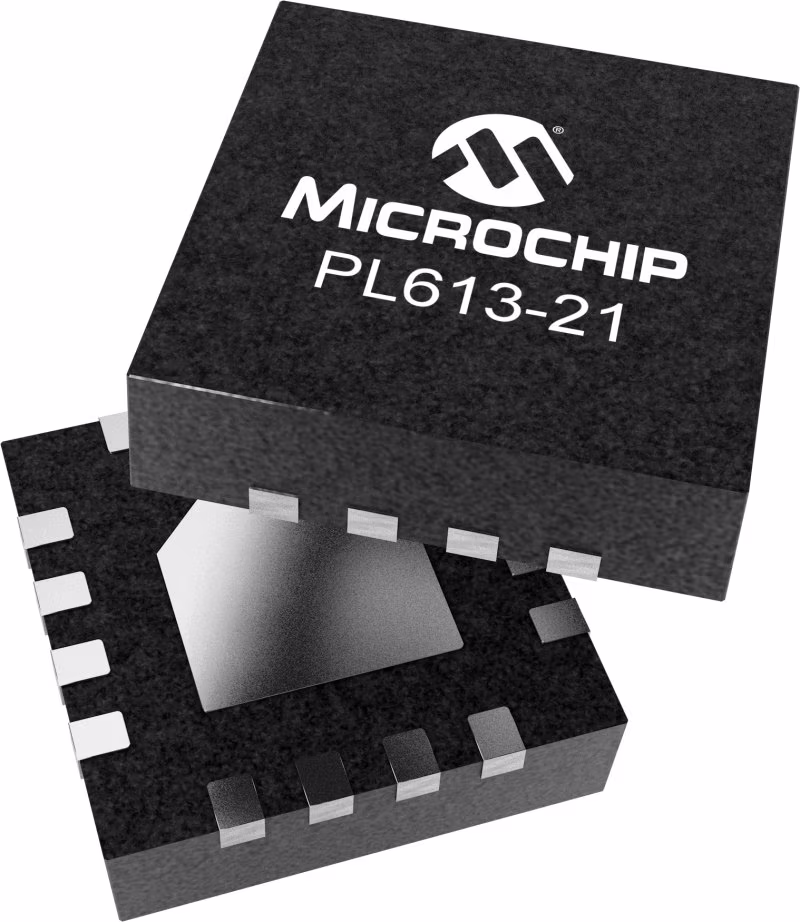

PL613-21是基于世界上最小的可编程时钟技术PicoPLL的先进三PLL设计。这种先进的技术使PL613-21能够适应3mm x 3mm的小型QFN封装，用于高性能、低功耗、小尺寸的应用。通过使用单独的输出缓冲器VDD引脚，PL613-21可以支持多种输出电压要求。此外，CLK1具有产生kHz输出的能力，是产生32.768kHz输出的理想选择。PL613-21的独特断电功能允许用户在使用PDB引脚禁用相应的时钟输出时关闭单个PLL。输出驱动强度可以在每个输出上单独编程为低（4mA）、标准（8mA）或高（16mA）驱动。此外，时钟输出的禁用状态可以编程为Hi-Z或Active Low。PL613-21除了具有小的外形尺寸和可降低整体系统成本的多个输出外，还具有卓越的相位噪声、抖动和功耗性能。

特性

• 设计用于节省PCB空间，具有3个低功耗可编程PLL
• 超低功耗
• 超低功耗模式，典型＜5µA
• CLK1可产生32.768kHz
• 用于灵活输出电压的单个输出缓冲器VDD引脚，1.8V至3.3V±10%
• 单个PLL掉电控制
• ？65MHz@1.8V操作
• ？90MHz@2.5V操作
• ？125MHz@3.3V操作
• 基本晶体：10MHz至40MHz
• 参考输入：10MHz至200MHz
• 激活低电平或Hi-Z禁用输出状态
• 1.8V至3.3V±10%核心电源
• 1.8V至3.3V±10%缓冲电源
• 0°C至+70°C
• -40°C至+85°C
• 提供符合绿色/RoHS标准的3mm x 3mm QFN封装
