说明

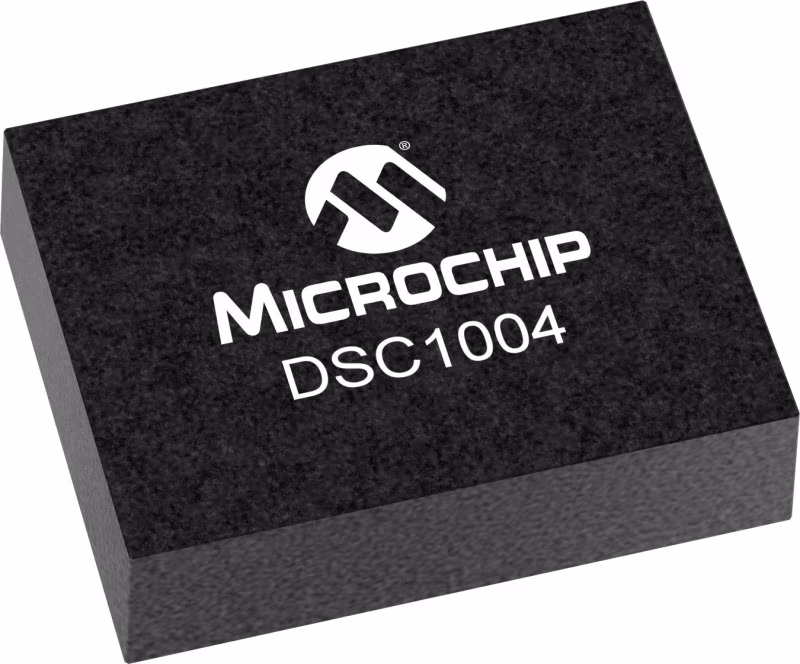

DSC1004是一种基于硅MEMS的CMOS振荡器，在宽范围的电源电压和温度下提供优异的抖动和稳定性。该设备的工作频率为1至150MHz，供电电压为1.8至3.3伏，扩展温度为-40ºC至105ºC。DSC1004具有与DSC1001相同的功能和性能，但具有更大的输出驱动器（CL<40pf）。DSC1004集成了一个全硅谐振器，该谐振器非常坚固，几乎不受基于晶体的振荡器常见的应力相关断裂的影响。在不牺牲当今系统所需的性能和稳定性的情况下，无晶体设计可实现更高水平的可靠性，使DSC1004成为坚固耐用、工业和便携式应用的理想选择，在这些应用中，应力、冲击和振动会损坏基于石英晶体的系统。DSC1004有行业标准封装，可以“插入”到与标准晶体振荡器相同的PCB封装中。

使用CLOCKWORKS CONFIGURATOR工具创建特定于应用程序的零件并订购样品。

特性

• 频率范围：1至150MHz
• ±10 PPM，±20 PPM，±25 PPM，±50 PPM
• 工作电压1.7V至3.6V
• 外部工业-40°C至105°C
• 工业-40°C至85°C
• 外部商用-20°C至70°C
• 商用0°C至70°C
• 8mA工作（40MHz）
• 15µA待机
• 2.5毫米x 2.0毫米x 0.85毫米
• 3.2毫米x 2.5毫米x 0.85毫米
• 5.0毫米x 3.2毫米x 0.85毫米
• 7.0毫米x 5.0毫米x 0.85毫米
• 卓越的抗冲击和振动性能
• 无铅、RoHS和达到SVHC标准
