说明

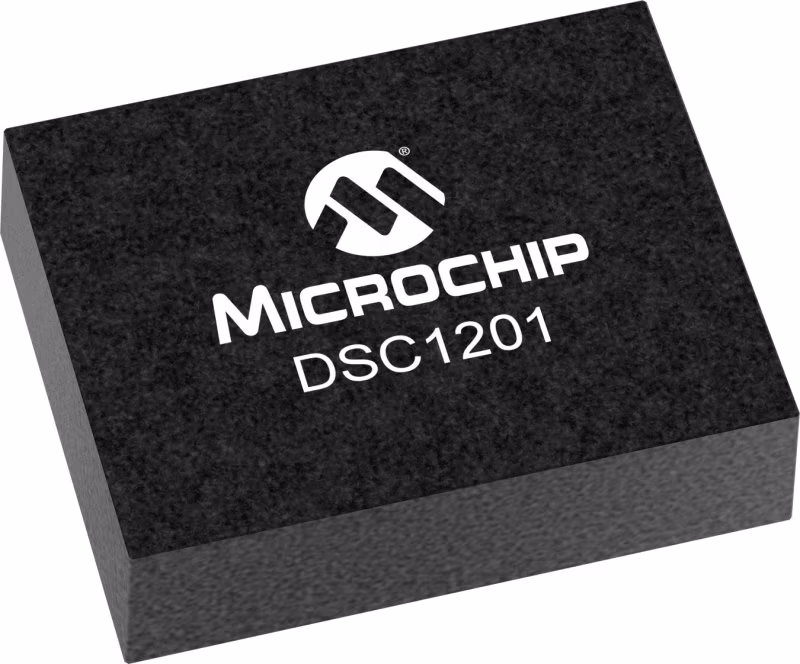

DSC12x1系列高性能振荡器采用最新一代硅MEMS技术，可改善相位噪声，并在宽范围的电源电压和温度下提供出色的抖动和稳定性。通过消除对石英或SAW技术的需求，MEMS振荡器显著提高了可靠性并加快了产品开发，同时满足各种通信、存储和网络应用的严格时钟性能标准。
DSC12x1系列在引脚1或引脚2上具有控制功能，允许待机功能（STDBY为低时完全断电）、输出启用（输出为三态，OE为低）或频率选择（FS高/低选择两个频率）。有关详细信息，请参阅“产品标识系统”一节。
所有振荡器都有行业标准封装，包括小型2.5毫米x 2.0毫米，是标准4针和6针CMOS石英晶体振荡器的“嵌入式”替代品

使用CLOCKWORKS CONFIGURATOR工具创建特定于应用程序的零件并订购样品。

特性

低RMS相位抖动：650 fs（典型值）

高稳定性：±20，±25，±50 ppm

宽温度范围：
• 汽车：-40°C至125°C
• 外部工业：-40°C至105°C
• 工业：-40°C至85°C
• 外部商业：-20°C至70°C

宽频率范围：2.5MHz至170MHz

小型行业标准足迹：
• 2.5mm x 2.0mm、3.2mm x 2.5mm、5.0mm x 3.2mm和7.0mm x 5.0mm

卓越的冲击和振动抗扰度：
• 符合MIL-STD-883

高可靠性：
• MTF比石英振荡器好20倍

低电流消耗

供电范围为2.25V至3.63V

待机、频率选择和输出启用功能

无铅且符合RoHS
