Microchip微芯 MD-015 产品介绍

2026-04-14 0次

说明

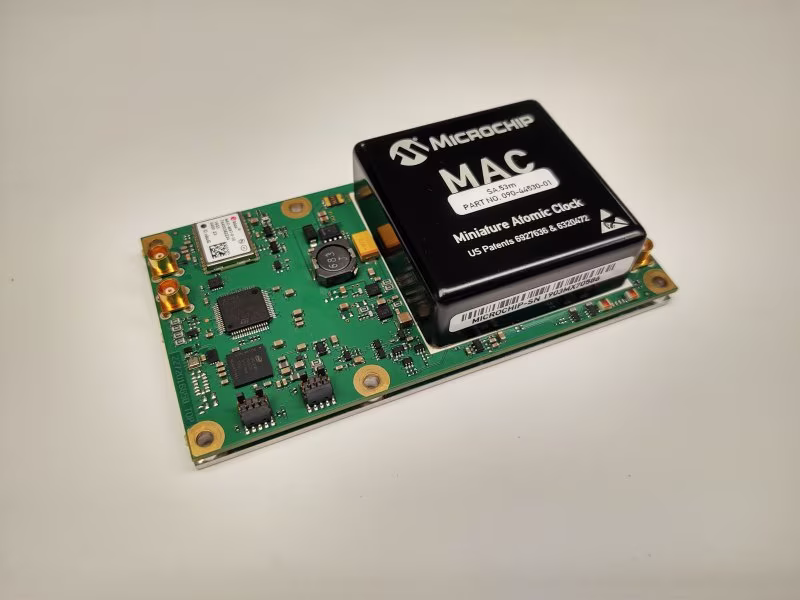

MD-015是一款微芯片GNSS专用原子钟模块。1 PPS TTL、10 MHz正弦波和10 MHz方波输出由板载低功耗SA.65s芯片级原子钟、高稳定性SA53或高稳定性SA55微型原子钟产生，该时钟适用于嵌入式72通道多星座GNSS接收器或支持1Hz（1PPS）至120 MHz输入频率的外部参考输入。

特性

有3种型号可供选择：

MD-015-0001（带嵌入式SA.65s CSAC）

温度范围：-40°C至80°C
保持时间：3.5µs 24小时，温度变化为2°C
稳态功率：2瓦@25°C
相位噪声：10 Hz时为-70 dBc/Hz，1 kHz时为-128 dBc/Hz
ADEV：1秒τ时为3.0 E-10，1000秒τ时为1.5 E-11

MD-015-0002（带嵌入式SA53 MAC）

温度范围：-40°C至75°C
保持时间：310纳秒24小时，温度变化为2°C
稳态功率：9瓦@25°C
相位噪声：10 Hz时为-85 dBc/Hz，1 kHz时为-130 dBc/Hz
ADEV：1秒τ时2.0 E-11和1000秒τ时8.0 E-13

MD-015-0003（带嵌入式SA55 MAC）

温度范围：-40°C至75°C
保持时间：310纳秒24小时，温度变化为2°C
稳态功率：9瓦@25°C
相位噪声：10 Hz时为-87 dBc/Hz，1 kHz时为-130 dBc/Hz
ADEV：1秒τ时为3.0 E-11，1000秒τ时为2.0 E-12

参数

类型	描述
Dimensions	60x114mm
Holdover	0.9
Holdover Time [hours]	48
Phase Noise 100kHz (dbc/Hz)	-140
PhaseNoise10kHz [dBc/Hz]	-135
Power at 25C (Typ) (Watt)	9
Serial Interface	VSIP2
Supply Voltage	12.0
TempRange Max	-40 to +80
