说明

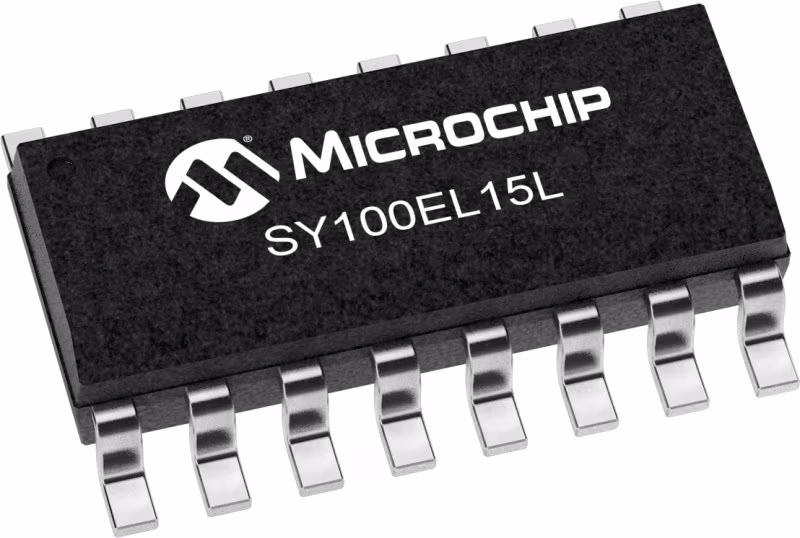

SY100EL15L是一款低偏斜1:4时钟分布IC，专为低偏斜时钟分布应用而设计。该器件可以由差分或单端ECL驱动，或者如果使用正电源，则可以由PECL输入信号驱动。如果要使用单端输入，VBB输出应连接到CLK输入，并通过0.01µF电容器旁路接地。VBB输出被设计为在单端输入条件下用作EL15输入的开关参考。因此，该引脚只能产生/吸收高达0.5mA的电流。

EL15具有多路复用时钟输入，以允许将较低速度的扫描或测试时钟与高速系统时钟一起分配。当LOW（或左开并被输入下拉电阻器拉低）时，SEL引脚将选择差分时钟输入。公共启用（EN）是同步的，因此只有当输出已经处于LOW状态时，才会启用/禁用输出。这避免了当设备被启用/禁用时产生运行时时钟脉冲的任何机会，就像异步控制可能发生的那样。内部触发器在输入时钟的下降沿上计时，因此所有相关的规格限制都参考时钟输入的负沿。当两个差分输入都保持打开时，CLK输入将下拉到VEE，并且CLK输入在VCC/2附近偏置。

特性

• 3.3V电源
• 50ps输出到输出偏斜
• 低功率
• 同步启用/禁用
• 多路时钟输入
• 75KO内部输入下拉电阻器
• 提供16引脚SOIC封装
