说明

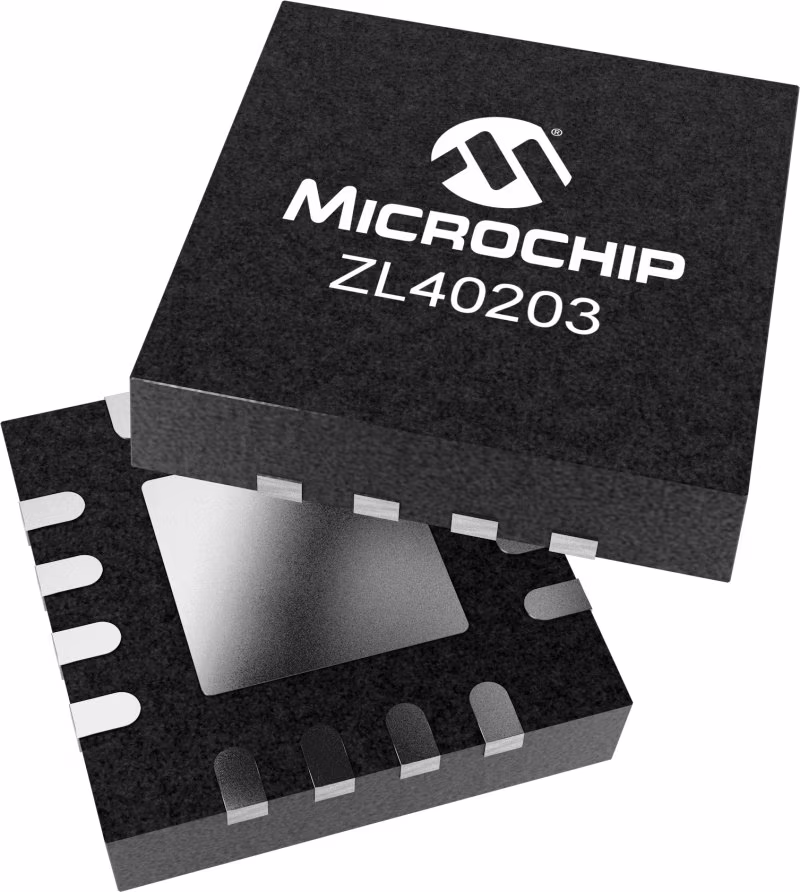

ZL40203是一款LVPECL时钟扇出缓冲器，具有四个相同的输出时钟驱动器，能够在高达750MHz的频率下工作。

ZL40203为直流和交流耦合输入提供内部输入端接网络；还提供了用于AC耦合输入的可选输入偏置。ZL40203可以接受DC或AC耦合的LVPECL和LVDS输入信号、AC耦合的CML或HCSL输入信号以及单端信号。还提供带外部终端的引脚兼容设备。

ZL40203设计用于有线或光通信应用的扇出低抖动参考时钟，同时为时钟信号添加最小抖动。内部线性电源调节器和大容量电容器将电源噪声引起的附加抖动降至最低。该设备在2.5V+/-5%或3.3V+/-5%电源下运行。它的运行保证在-40°C至+85°C的工业温度范围内。

特性

• 40 fs RMS的超低附加抖动
• 接受差分或单端输入：LVPECL、LVDS、CML、HCSL、LVCMOS
• 片上输入端接电阻器和AC耦合输入的偏置
• 四个精密LVPECL输出。工作频率高达750 MHz。
• 可选2.5 V或3.3 V电源，核心电流消耗为62 mA
• 片上低损耗（LDO）稳压器，具有卓越的电源抑制能力
