说明

SY89846U是一个2.5/3.3V、1:5 LVPECL扇出缓冲器，带有2:1差分输入多路复用器（MUX）。当所选输入时钟故障到直流电压（差分输入引脚之间的电压明显低于100mV）时，独特的故障安全输入（FSI）保护可防止亚稳态输出条件。差分输入包括Micrel独特的3引脚内部终端架构，该架构可以连接到小至100mV（200mVPP）的任何差分信号（交流或直流耦合），而不会在信号路径中出现任何电平偏移或终端电阻器网络。输出为800mV，LVPECL，快速上升/下降时间保证小于250ps。SY89846U在2.5V±5%或3.3V±10%的电源范围内运行，并保证在-40°C至+85°C的整个工业温度范围内运行。SY89846U是Micrel高速Precision Edge®产品线的一部分。

特性

• 在两个输入之间进行选择，并提供5个精度LVPECL副本
• 防止输入无效时输出振荡
• 直流至>1.5GHz吞吐量
• <900ps传播延迟（IN-to-Q）
• <250ps上升/下降时间
• 150fsRMS相位抖动（典型值）
• <0.7psRMS MUX串扰引起的抖动
• 独特的专利MUX输入隔离设计最大限度地减少了相邻信道的串扰
• 独特的专利内部终端和VT引脚可接受直流和交流耦合输入（CML、PECL、LVDS）
• 输入电压范围宽。VCC到GND
• 2.5V±5%或3.3±10%电源电压
• -40°C至+85°C工业温度范围

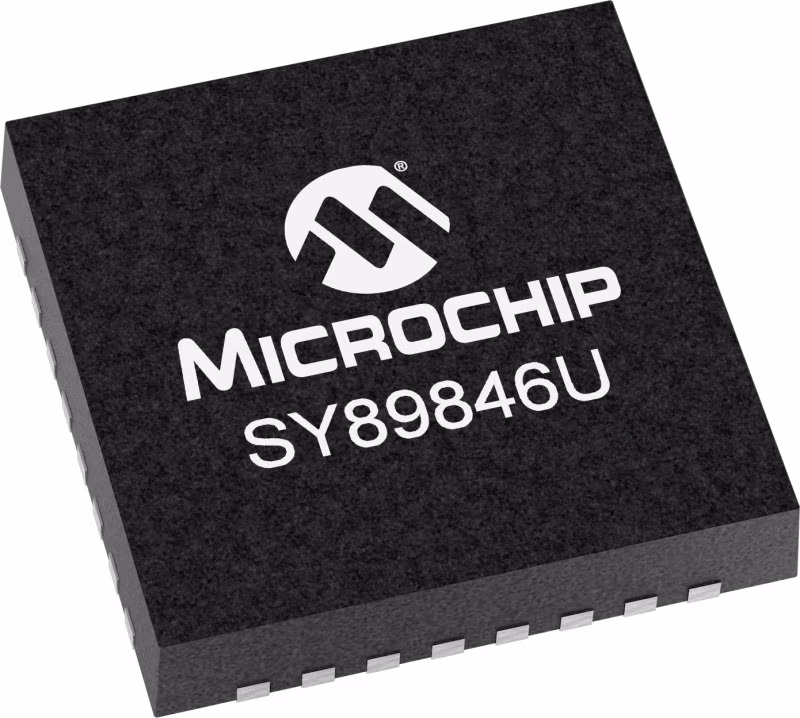

• 提供32引脚（5毫米x 5毫米）QFN封装
