Microchip微芯 SY75612 产品介绍

2026-04-14 0次

说明

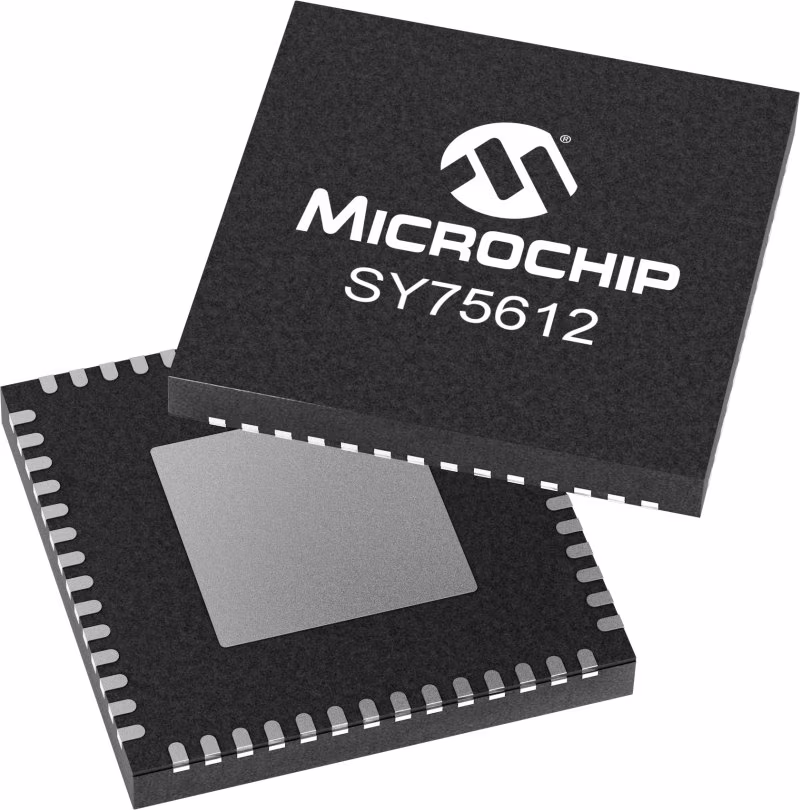

具有输出启用控制的超低附加抖动12输出LP-HCSL扇出缓冲器有8mm x 8mm VQFN封装。

SY75612是一款1:12 LP-HCSL扇出缓冲器，具有6fs的超低附加抖动（PCIe Gen6），能够在高达250 MHz的频率下工作。

应用程序包括PCI Express第1/2/3/4/5/6代时钟分配、服务器、存储和数据中心以及图形卡。

还提供2输出SY75603、4输出SY75604、8输出SY75608和20输出ZL40294。

特性

12个PCIe 1.0、2.0、3.0、4.0、5.0和6.0兼容输出

超低附加抖动6fs（PCIe Gen6）

支持高达250 MHz的频率

对扩频透明

容错掉电时钟输入

支持1.8V±10%、2.5V±10%和3.3V±10%电源

输出低功率HCSL，引脚可选85岛或100岛嵌入式终端电阻器

可选择引脚或I2C总线控制

单个无故障输出启用（OExb）控制引脚

接受直流耦合的HCSL输入信号和交流耦合的PECL、LVDS和CML

扩展温度范围：-40°C至+105°C

8 x 8mm VQFN封装

PCIe Gen-1/2/3/4/5/6时钟分布
服务器
存储
数据中心
PCIe图形卡
基于PCIe的SSD驱动器
笔记本电脑和台式电脑

参数

类型	描述
Description	1:12 fanout PCIe buffer
Input	HCSL/PECL/LVDS/CML
Output	LP-HCSL
Supply Voltage	1.8/2.5/3.3
Max Freq (GHz)	0.25
Icc (mA)	82
Max Within Device Skew (ps)	30
OE	True
Input Mux	False
Number Of Outputs	12
PCIe Gen	1-6
Buffer Type	PCIe Fanout
Fanout	1:12
Max Prop Delay (ps)	1500
