Microchip微芯 ZL30119 产品介绍

2026-04-14 0次

说明

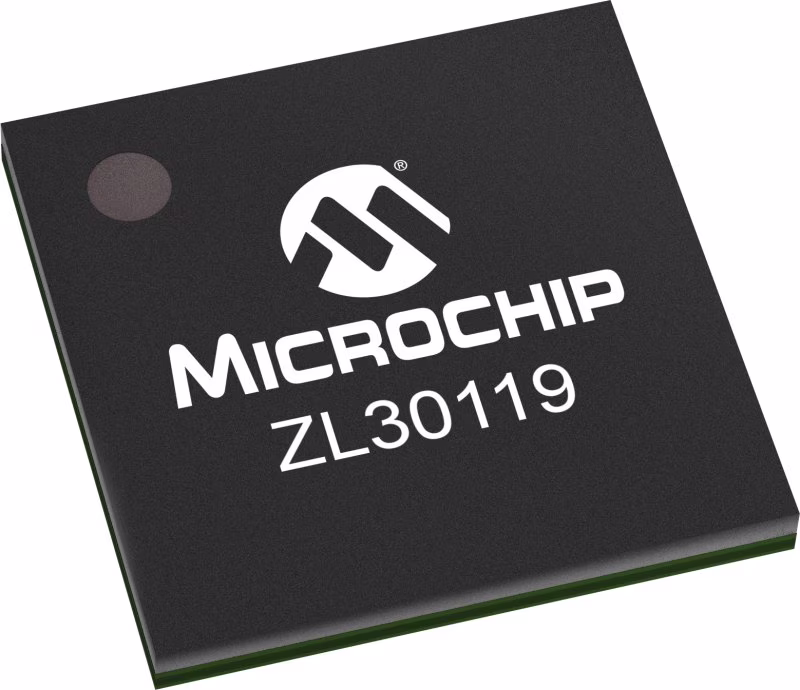

ZL30119 SONET/SDH线路卡同步器是一种高度集成的设备，为网络接口卡提供定时和同步。它包含两个独立的DPLL，每个DPLL都能够锁定到八个输入参考中的一个，并提供各种同步的输出时钟和帧脉冲。

特性

与标准电信系统参考同步，并合成各种受保护的电信线路接口时钟，这些时钟符合Telcordia GR-253-CORE和ITU-T G.813
内部APLL提供高达622.08 MHz的标准输出时钟频率，满足OC-192/STM-64接口的抖动要求
提供两个可通过串行外围接口独立配置的DPLL
可编程输出合成器（P0，P1）除了产生2kHz之外，还产生8kHz到77.76MHz的任意倍数的时钟频率
提供8个参考输入，除了2 kHz之外，还支持8 kHz至77.76 MHz的任何倍数的时钟频率
为输出帧脉冲对准提供3个同步输入
生成多种类型的输出帧脉冲，脉冲宽度、极性和频率可选
可配置的输入到输出延迟和输出到输出相位对齐

参数

类型	描述
Type	General Purpose
Inputs	8
CMOS Outputs	7
Low-Jitter Synthesizers	0
Typical Jitter (12kHz-20MHz) fs RMS	OC-192/STM-64
Diff InputFreq. Range	8 khz - 77.76 MHz
Output Freq Range	8 khz - 77.76 MHz
