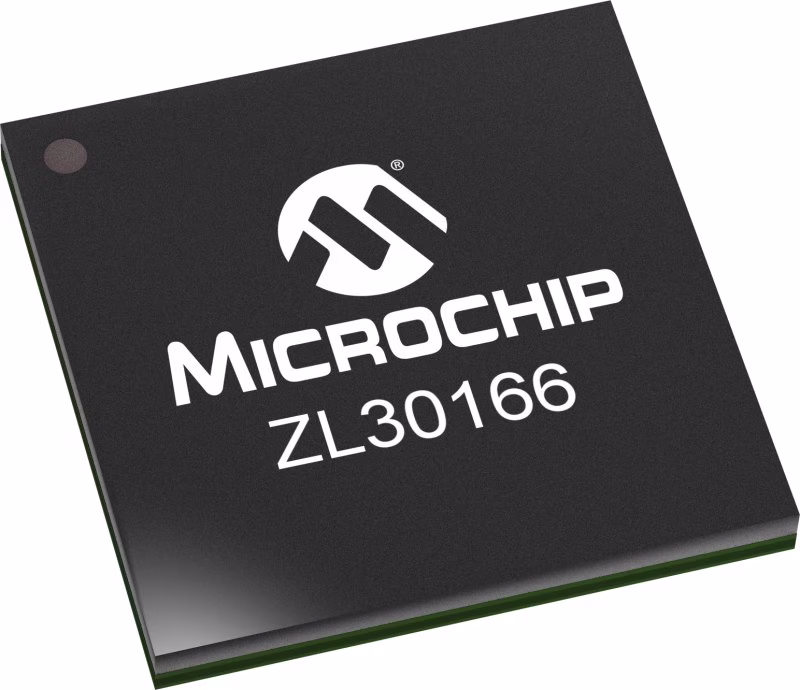

Microchip微芯 ZL30166 产品介绍

2026-04-14 0次

说明

ZL30166是一款三通道时钟转换器，将三个可编程DPLL/NCO与四个可编程精密合成器相结合。每个信道接受1kHz到750MHz的任何频率，并生成1Hz到750MHz之间的任何频率以支持光网络上的任何通信服务。对于需要与1PPS输入同步的应用，ZL30166支持同步脉冲/时钟对功能。任何输入都可以用于与参考频率的任何其他输入共享的1PPS信号。输出将与输入参考同步，并与1PPS输入相位对齐。这一独特功能允许使用带晶体的线卡与1PPS输入同步。这通常需要一个具有30mHz带宽的PLL和TCXO。ZL30166具有非常低的功耗，通过单晶谐振器或时钟振荡器工作，支持八个可配置为单端或差分的输入参考。它提供八个高性能LVPECL输出和八个高功能LVCMOS输出。

特性

三个独立时钟通道

三个可编程数字PLL/数字控制振荡器（NCO）

可编程合成器可产生从1 Hz到750 MHz的任何时钟频率

可编程数字PLL与1kHz至750MHz的任何时钟速率同步

任何输入参考都可以提供同步（帧脉冲）或时钟

可编程DPLL可以同步到同步脉冲和同步脉冲/时钟对

灵活的两阶段架构可在任意数据速率、线路编码速率和前向纠错之间转换

数字PLL过滤5 Hz、14 Hz、28 Hz、56 Hz、112 Hz、224 Hz、448 Hz或896 Hz下的抖动

自动无点击参考切换和参考故障数字保持

参考输入：

-八个可配置为单端或差分的参考输入

-LVCMOS（1kHz至177.5 MHz）

-LVDS或LVPECL（1kHz至750MHz）

任何输出频率：

-可配置用于LVDS、LVPECL、LVCMOS

-频率范围：1 Hz−750 MHz

-动态频率编程

简单配置：可通过SPI/I2C接口进行现场编程

操作模式：

-整数、分数或比率（FEC支持）

-每个时钟通道可以作为PLL或NCO工作

减少BOM成本和板空间：

-用单通道PLL替换三个设备

-包装：13 x 13mm

低功率：<2W

提高设计效率：

-易于编程：SPI/I2C

-可通过OTP（一次性可编程）存储器提供多达四种独特的客户定义默认配置，包括输入/输出频率

OTN复用转发器和转发器
万兆线路卡
同步以太网，10GBASE-R和10GBASE-W
SONET/SDH、光纤通道、XAUI

参数

类型	描述
Type	Multi-Channel
Inputs	9 D/SE + 2 SE
CMOS Outputs	8
Low-Jitter Synthesizers	4
Typical Jitter (12kHz-20MHz) fs RMS	650
Diff InputFreq. Range	1 kHz-750 MHz
Output Freq Range	1 kHz-750 MHz
