Microchip微芯 ZL30168 产品介绍

2026-04-14 0次

说明

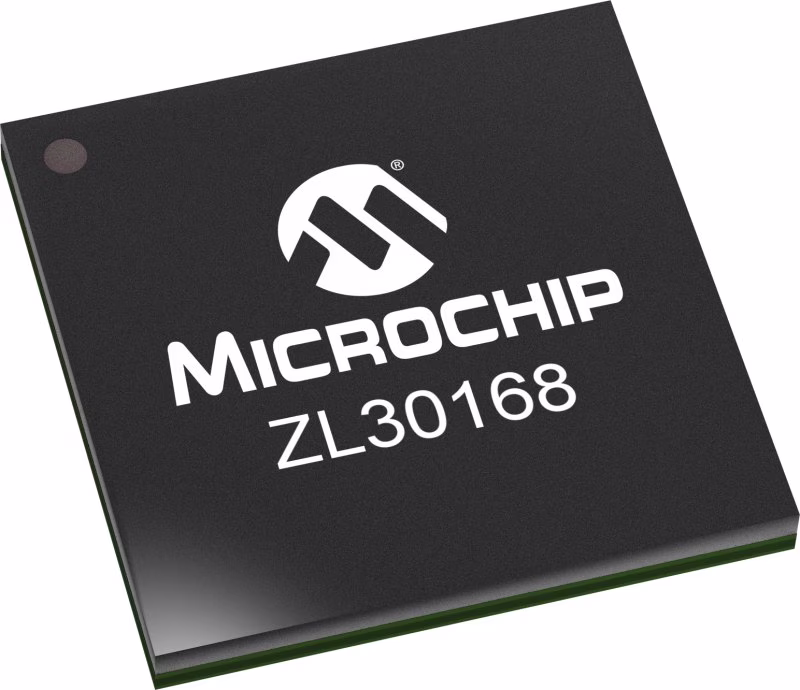

ZL30168是一款四通道增强型时钟转换器。四个独立通道可以根据缓冲区填充水平用作DPLL、NCO或OTN时钟发生器。它可以接受1kHz到750MHz的任何频率，并生成1Hz到750MHz之间的任何频率以支持光网络上的任何通信服务。ZL30168通过支持八个可配置为单端或差分输入参考的单晶谐振器或时钟振荡器进行操作。它支持八个高性能LVPECL输出和八个高功能LVCMOS输出。

特性

四个独立时钟通道

可编程合成器可产生从1 Hz到750 MHz的任何时钟频率

四个基于缓冲器填充水平的可编程数字PLL/数控振荡器/OTN时钟发生器

可编程数字PLL与1kHz至750MHz的任何时钟速率同步

灵活的两阶段架构可在任意数据速率、线路编码速率和前向纠错之间转换

数字PLL过滤抖动，带宽从5到896 Hz

自动无点击参考切换和参考故障数字保持

参考输入：

-八个可配置为单端或差分的参考输入

-LVCMOS（1kHz至177.5 MHz）

-LVDS或LVPECL（1kHz至750MHz）

任何输出频率：

-8个高性能LVCMOS输出，支持任何频率1 Hz至177.5 MHz

-8个高性能LVPECL输出，支持任何频率1 Hz至750 MHz

-动态频率编程

简单配置：可通过SPI/I2C接口进行现场编程

操作模式：

-整数、分数或比率（FEC支持）

-每个时钟通道可以在PLL、NCO或Buffer Fill模式下工作

减少BOM成本和板空间：

-用单通道PLL替换四个设备

-包装：13 x 13mm

低功率：<2W

提高设计效率：

-易于编程：SPI/I2C

-可通过OTP（一次性可编程）存储器提供多达四种独特的客户定义默认配置，包括输入/输出频率

-OTN复用转发器
-万兆线路卡
-同步以太网，10GBASE-R和10GBASE-W
-SONET/SDH、光纤通道、XAUI

参数

类型	描述
Type	Multi-Channel
Inputs	8 D/SE
CMOS Outputs	8
Low-Jitter Synthesizers	4
Typical Jitter (12kHz-20MHz) fs RMS	650
Diff InputFreq. Range	1 kHz-750 MHz
Output Freq Range	1 Hz-177.5 MHz
