说明

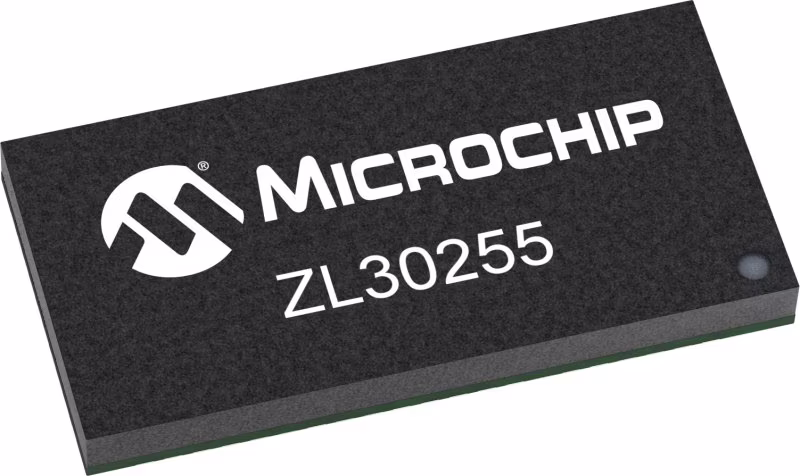

ZL30255是一款灵活、高性能的时钟乘法器/抖动衰减器IC。从任何输入时钟频率1kHz到1250MHz，该设备都可以产生<1Hz到1035MHz的频率锁定输出频率和多达6个差分或12个CMOS输出时钟信号。输出抖动通常为0.16到0.28ps RMS（12kHz到20MHz）。内部EEPROM的自动自我配置允许在通电或重置后立即提供时钟信号。

特性

每个通道三个输入时钟
• 两个差分/CMOS输入
• 一个单端/CMOS输入
• 1kHz至1250MHz的任何输入频率（CMOS为1kHz至300MHz）
• 持续监控输入活动和频率准确性
• 自动或手动参考切换

每个通道的低带宽DPLL
• 可编程带宽，14Hz至500Hz
• 将抖动衰减到几个UI
• 所有输入丢失时的自由运行或数字保持
• 数字控制相位调整

低抖动分数-N APLL和每个通道3个输出
• 任何输出频率在<1Hz到1035MHz之间
• 具有0ppm误差的高分辨率分数频率转换
• 易于配置的封装设计不需要外部VCXO或环路滤波器组件
• 每个输出都有独立的除法器
• 输出抖动通常为0.16至0.28ps RMS（12kHz至20MHz积分带）
• 输出为CML或2xCMOS，可连接LVDS、LVPECL、HSTL、SSTL和HCSL
• 在2xCMOS模式中，P和N引脚可以是不同的频率（例如125MHz和25MHz）
• 每个输出电源引脚的CMOS输出电压为1.5V至3.3V
• 精确的输出校准电路和每输出相位调整
• 每个输出启用/禁用和无故障启动/停止（高或低停止）

一般功能
• 从内部EEPROM通电时自动自我配置；每个通道最多四种配置，引脚可选
• 数控振荡器模式
• 扩频调制模式
• SPI或I2C处理器接口
• 小型5x10mm LGA封装
• 易于使用的评估软件
• ZL30255的每个通道最多可订购四种用户定义的、工厂编程的设备配置
