说明

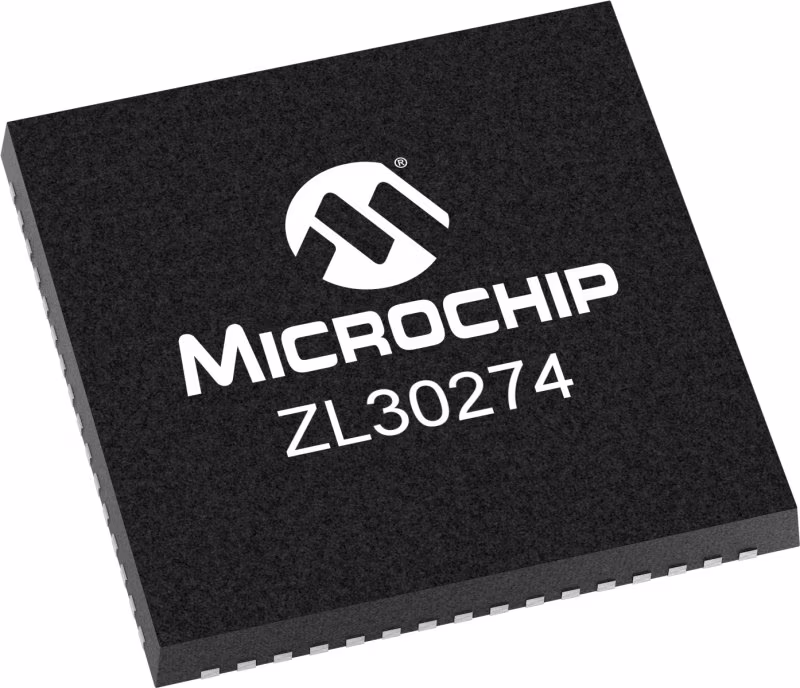

ZL30274是一款功能丰富的抖动衰减器，具有DPLL和五个极低输出抖动合成器。该设备非常适合在需要低抖动（<150fs）和多个频率系列的各种设备类型中进行频率转换、抖动衰减和频率合成

该系列中的其他设备包括ZL30731、ZL30732、ZL30733、ZL30734、ZL30631、ZL30632、ZL30633、ZL30634、ZL30835、ZL30641、ZL30642、ZL30643、ZL30644、ZL30645和ZL30640，它们针对5G SyncE和IEEE1588定时卡和线路卡应用。

特性

其他功能
• 每个通道的任意频率转换
• 输入：最多6个，差分或单端
• 输出：最多10个差分，最多20个CMOS
• 输出抖动<150fs RMS 156.25MHz 12k-20M
• 核心功耗<0.9W

输入时钟
• 1kHz至1250MHz的任何输入频率
• 每输入活动和频率监测
• 自动或手动参考切换
• 可逆或不可逆切换
• 任何输入都可以是0.5Hz到8kHz的同步输入，用于Ref+同步频率/相位/时间锁定
• 输入相位测量，1ps分辨率
• 每次输入相位调整，1ps分辨率DPLL

2个DPLL通道
• 无点击参考切换
• 每次DPLL相位调整，1ps分辨率
• 可编程带宽、跟踪范围、相位斜率限制等先进功能
• 锁定有间隙的时钟输入信号

输出时钟
• 任何频率0.5Hz至750MHz
• 每个OUTP/N对可以是LVDS、LVPECL、2xCMOS、低Vcm或可编程差分
• 在2xCMOS模式中，P和N引脚可以是不同的频率（例如125MHz和25MHz）
• 每个输出对的VDD，CMOS电压1.8V-3.3V
• 每合成相位调整，1ps分辨率
• 每输出占空比调整
• 精确的输出对准电路和输出相位调整
• 每个输出启用/禁用和无故障启动/停止（高或低停止）

本地振荡器
• 在单个振荡器上工作9.72-400MHz

一般功能
• 从内部闪存通电时自动自我配置，7种配置
• 输入输出对齐<100ps
• 每个DPLL和每个合成器中的数字控制振荡器行为
• 易于配置的设计不需要外部VCXO或环路滤波器组件
• 5个GPIO引脚，具有许多可能的行为，每个REF可以是GPI，每个OUT可以是GPO
• SPI或I2C处理器接口
• 1.8V和3.3V核心VDD电压
• 易于使用的评估/编程软件
