说明

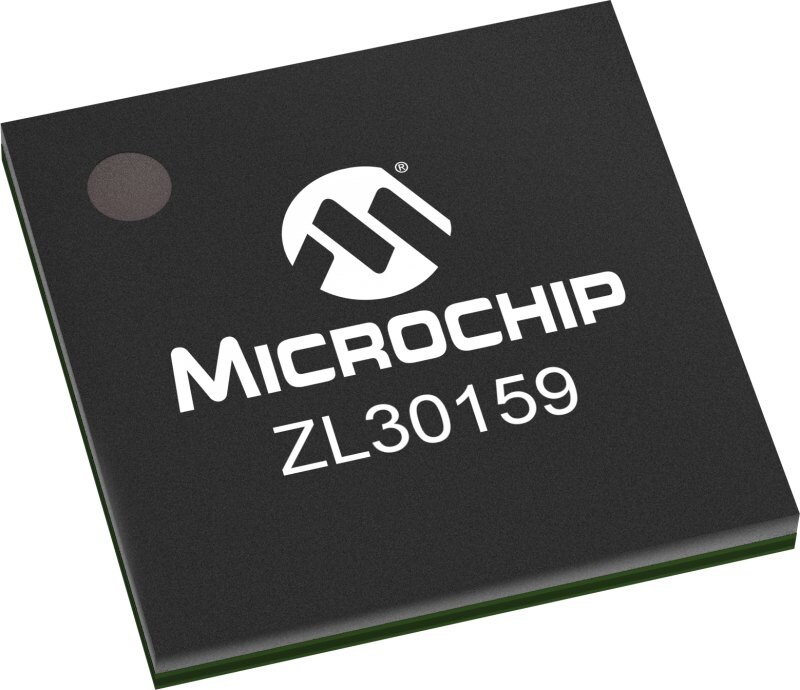

ZL30159单PLL速率转换器是Microchip时钟中心平台的一部分，可以同步到从1 Hz（1pps）到750 MHz的任何时钟速率。从1pps到25MHz或156.25MHz的转换对于GPS时钟生成特别有用。ZL30159包括一个高精度合成器，可以产生从1Hz到177.5 MHz的任何时钟频率，抖动低于1ps。

特性

• 精密合成器可产生从1 Hz到177.5 MHz的任何时钟频率，抖动低于1ps
• 可编程数字PLL同步到从1 Hz（1 pps）到750 MHz的任何时钟速率
• 输入参考可配置为单端LVCMOS（高达177.5 MHz）或差分LVPECL（高达750 MHz）
• 灵活的两阶段架构可在任意数据速率、线路编码速率和FEC速率之间转换
• 可编程数字PLL环路滤波器：30 mHz、14 Hz、28 Hz、56 Hz、112 Hz、224 Hz、448 Hz或896 Hz
• 两个LVCMOS输出——从1 Hz（1 pps）到177.5 MHz
• 通过单晶谐振器或时钟振荡器工作
• 客户定义的默认设备配置，包括输入/输出频率，可通过OTP（一次性可编程）存储器获得
• 通过SPI/I2C接口和易失性配置寄存器进行动态配置
• 应用
• •通用时钟速率转换器
• •GPS接收机时钟合成器
