说明

SY56016R是一款具有输入均衡功能的全差分低电压1.2V/1.8V/2.5V CML线路驱动器/接收器。SY56016R可以处理快至5.0GHz的时钟信号或高达6.4Gbps的数据模式。差分输入包括Micrel独特的3引脚输入端接架构，该架构与CML差分信号接口，信号路径中没有任何电平偏移或端接电阻器网络。差分输入还可以接受AC耦合的CML、LVPECL和LVDS信号。在9’、18’或27’FR4传输线之前施加小至200mV（400mVPP）的输入电压。对于AC耦合输入接口应用，提供内部电压参考以偏置VT引脚。输出为CML，具有极快的上升/下降时间，保证小于80ps。SY56016R的核心电源为2.5V±5%，输出电源为1.2V、1.8V或2.5V±5%，并在整个工业温度范围（-40°C至+85°C）内得到保证。SY56016R是Micrel高速Precision Edge®产品线的一部分。

特性

• 带均衡的1.2V/1.8V/2.5V CML差分线路驱动器/接收器
• 均衡9、18、27英寸的FR4
• DC至>6.4Gbps数据吞吐量
• DC至>5.0GHz时钟吞吐量
• <250ps传播延迟（IN-to-Q）
• <80ps上升/下降时间
• <1psRMS随机抖动
• 高速CML输出
• 2.5V±5%VCC，1.2V/1.8V/2.5V±5%VCCO电源操作
• 工业温度范围：-40°C至+85°C

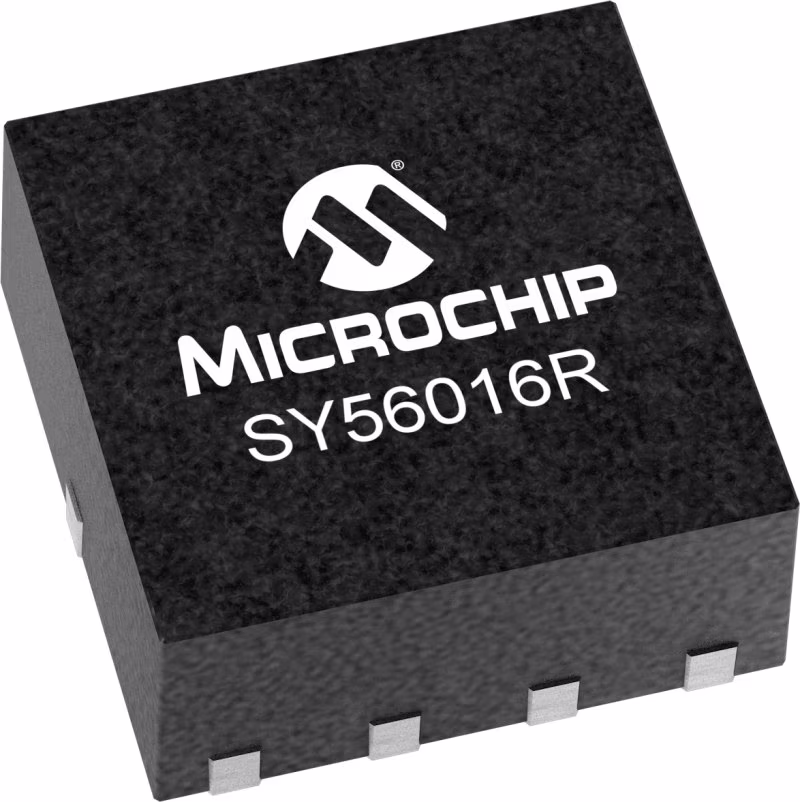

• 提供10针（2mm x 2mm）MLF®封装
