说明

SY10/100EL34/L是专门为低偏斜时钟生成应用程序设计的低偏斜2、4、8时钟生成芯片。内部除法器彼此同步，因此，公共输出边缘都精确对齐。器件可以由差分或单端ECL驱动，或者如果使用正电源，则可以由PECL输入信号驱动。此外，通过使用VBB输出，可以将正弦源AC耦合到设备中。如果要使用单端输入，VBB输出应连接到CLK输入，并通过0.01µF电容器旁路接地。

V_BB输出被设计为在单端输入条件下用作EL34/L的输入的开关参考。因此，该引脚只能产生/吸收高达0.5mA的电流。公共使能（EN）是同步的，因此只有当内部时钟已经处于LOW状态时，内部分频器才会被启用/禁用。这避免了当设备被启用/禁用时在内部时钟上产生运行时时钟脉冲的任何机会，就像异步控制可能发生的那样。内部运行时脉冲可能导致内部除法器级之间失去同步。内部使能触发器在除法器级的下降沿上计时。内部使能触发器在输入时钟的下降沿上计时，因此，所有相关的规格限制都参考时钟输入的负沿。在启动时，内部触发器将达到随机状态；主复位（MR）输入允许内部除法器的同步以及系统中的多个EL34/L。

特性

• 3.3V和5V电源选项
• 50ps输出到输出偏斜
• 同步启用/禁用
• 主重置以进行同步
• 内部75KO输入下拉电阻器

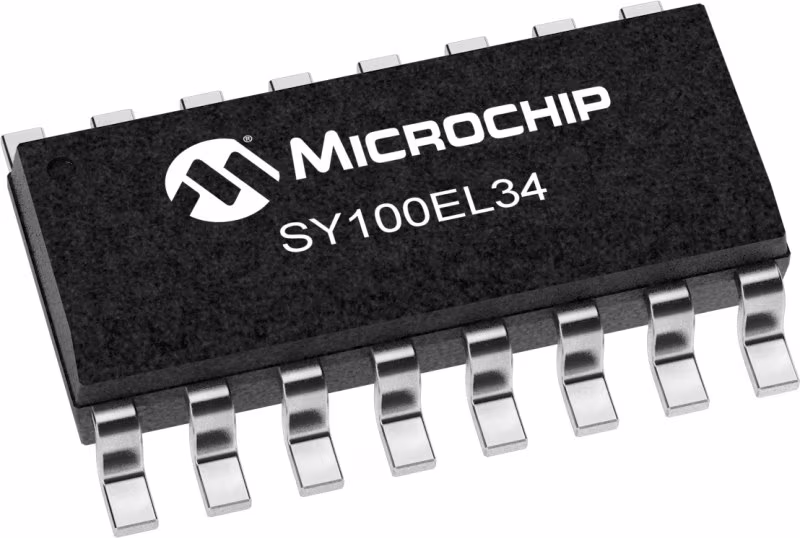

• 提供16引脚SOIC封装
