说明

SY58627L高速、低抖动接收缓冲器针对背板和传输线数据路径管理应用进行了优化。SY58627L能够通过长达36英寸的FR4接收高达6.4Gbps的串行数据。SY58627L差分输入包括Micrel独特的3引脚输入端接架构，该架构可直接连接到小至100mVpk（交流或直流耦合）的任何差分信号，而信号路径中无需任何端接电阻器网络。输出为50岛源端接CML，经过优化，可将400mVpk驱动至50岛（输出对上的100岛负载）。I/O终端连接到专用VTT引脚，以增加偏置灵活性。SY58627L接收机输入提供四个电平的均衡，以补偿由传输损耗引起的降级信号。均衡是用三位接口编程的。SY58627L在3.3V±10%的电源下运行，并保证在-40°C至+85°C的整个工业温度范围内运行。SY58627L是Micrel高速Precision Edge®产品线的一部分。

特性

• 可选择均衡网络以优化传入数据眼图
• 四个可选均衡级别
• 最多可接收36’FR4 PCB迹线，或更长的FR4+电缆+互连组合
• DC通过6.4Gbps数据速率吞吐量
• 集成环回功能
• 获得专利，VTTIN引脚接口的内部终端，用于任何差分交流或直流耦合信号
• 50O源端接CML输出最大限度地减少往返反射
• 宽输入电压范围：100mV至1.3VPK
• 输出禁用
• VTT I/O的直流偏移控制
• 包括迟滞
• 3.3V±10%电源电压
• -40°C至+85°C温度范围

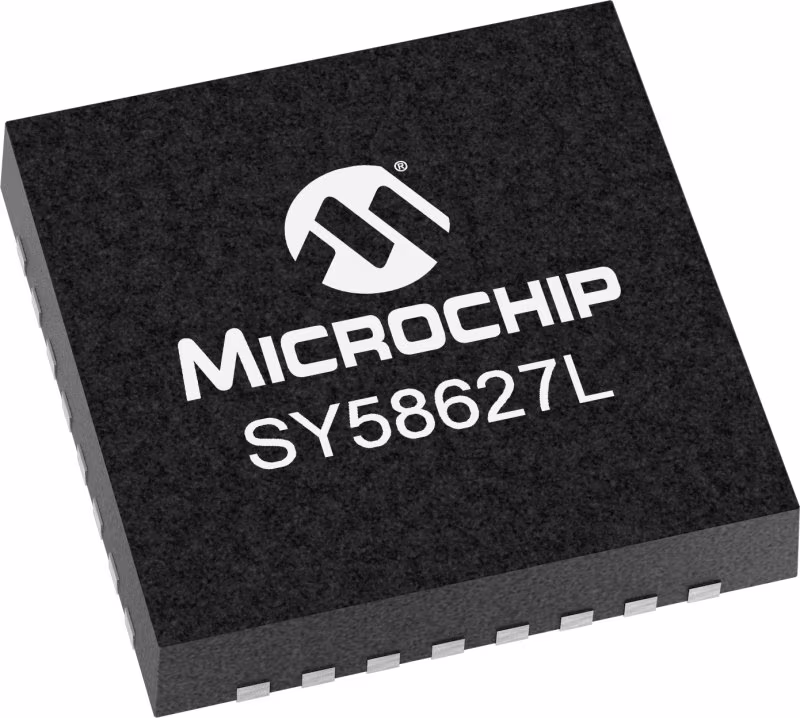

• 提供32引脚（5毫米x 5毫米）QFN封装
