说明

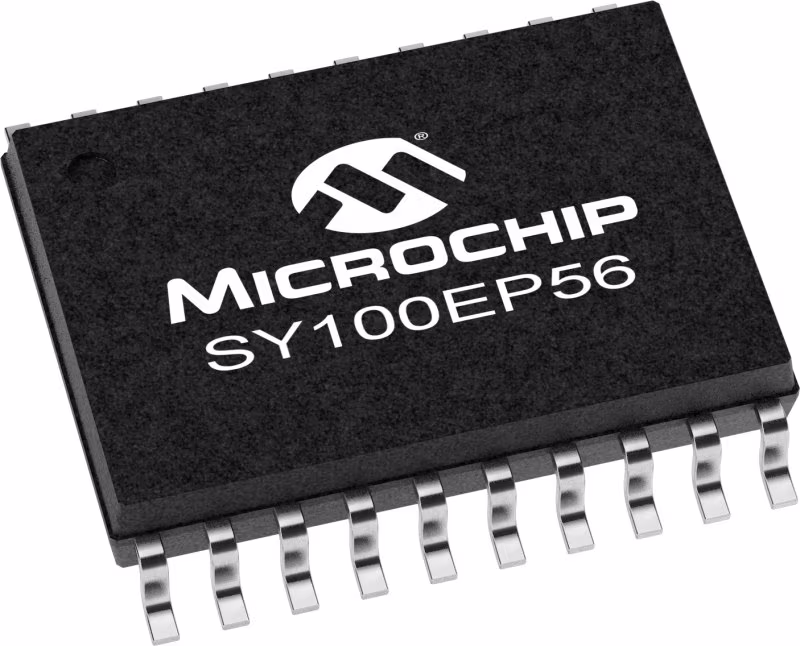

SY100EP56V是一款高速、低偏斜、全差分双PECL/ECL 2:1多路复用器。该设备是MC10/100EP56DT的针对针、插入式替代品。具有专用选择控制引脚（SEL0和SEL1）的两个独立的2:1多路复用器（通道0和通道1）在20引脚TSSOP封装中实现。信号路径输入（D0a、D0b和D1a、D1b）接受低至150mV pk-pk的差分信号。对于需要对通道A和通道B进行公共选择控制的应用，可以使用公共选择引脚（COM_SEL）。所有I/O引脚均与100k PECL/ECL逻辑兼容。在工业温度范围为40°C至+85°C以及电源电压范围为3.0V至5.5V的情况下，交流性能得到保证。该装置将在PECL/LVPECL或ECL/LVECL模式下运行。最大500ps（典型值400）的传播延迟适用于所有信号和逻辑选择路径：D-to-QOUT、SEL-to-QOUT和COM_SEL-to-QOUT。两个VBB输出参考引脚（约等于VCCâ1.4V）可用于交流耦合或单端应用。SY100EP56V是Micrelâ的高速精密边缘定时和分配系列的一部分。对于需要不同I/O组合的应用程序，请访问Micrel网站www.Micrel.com，从高速、低偏斜扇出缓冲器、转换器和时钟分频器的综合产品线中进行选择。

特性

• 双、全差分2:1 PECL/ECL多路复用器
• >3GHz fMAX（切换）
• 设备偏斜内<100ps
• <230ps上升/下降时间
• <500ps传播延迟
• 柔性电源：3.0V至5.5V
• 工作温度范围广：-40°C至+85°C
• 交流耦合和单端应用的VBB参考
• 两个通道都具有独立的输入选择或公共选择控制
• 100k PECL/ECL兼容逻辑
• 提供20引脚TSSOP封装
