说明

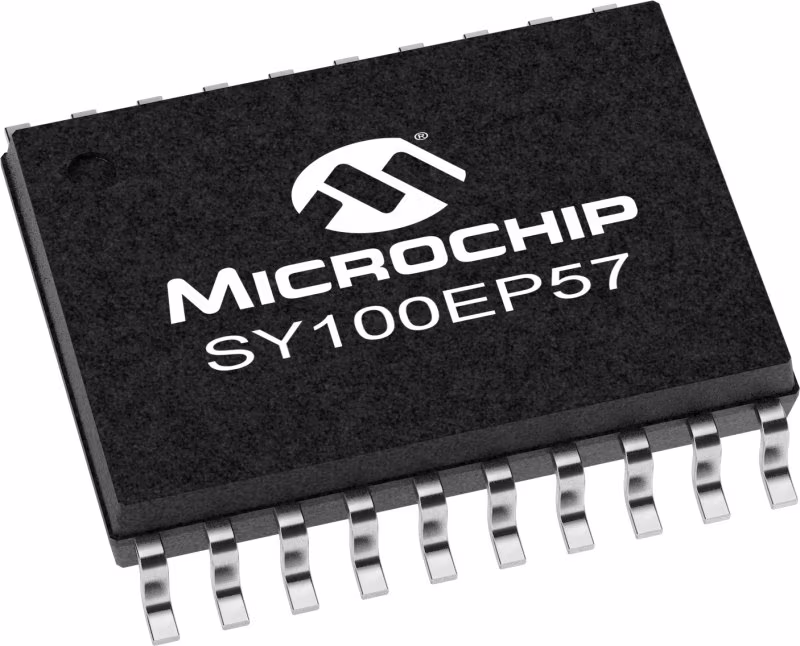

SY100EP57V是一款高速、低偏斜、全差分PECL/ECL4:1多路复用器，采用20引脚TSSOP封装。该设备是MC10/100EP57DT的针对针、插入式替代品。信号路径输入（D0:D3）接受低至150mVpk-pk的差分信号。所有I/O引脚均与100K EP PECL/ECL逻辑兼容。在工业温度范围为40°C至+85°C以及电源电压范围为3.0V至5.5V的情况下，交流性能得到保证。该装置将在PECL/LVPECL或ECL/LVECL模式下运行。SY100EP57的传播延迟小于520ps，选择到有效输出延迟在温度和电压下小于575ps。对于时钟应用，高速设计与小于220ps的极快上升/下降时间相结合，可产生高达3GHz（400mVpk-pk摆动）的切换频率。两个VBB输出参考引脚（约等于VCCâ1.4V）可用于交流耦合或单端应用。SY100EP57V是Micrelâ的高速精密边缘定时和分配系列的一部分。对于需要不同I/O组合的应用程序，请访问Micrel网站www.Micrel.com，从高速、低偏斜扇出缓冲器、转换器和时钟分频器的综合产品线中进行选择。

特性

• 双、全差分2:1 PECL/ECL多路复用器
• >3GHz fMAX（切换）
• <220ps上升/下降时间
• <520ps传播延迟（D-to-Q）
• 柔性电源：3.0V至5.5V
• 工作温度范围广：-40°C至+85°C
• 交流耦合和单端应用的VBB参考
• 100k PECL/ECL兼容逻辑
• 提供20引脚TSSOP封装
