说明

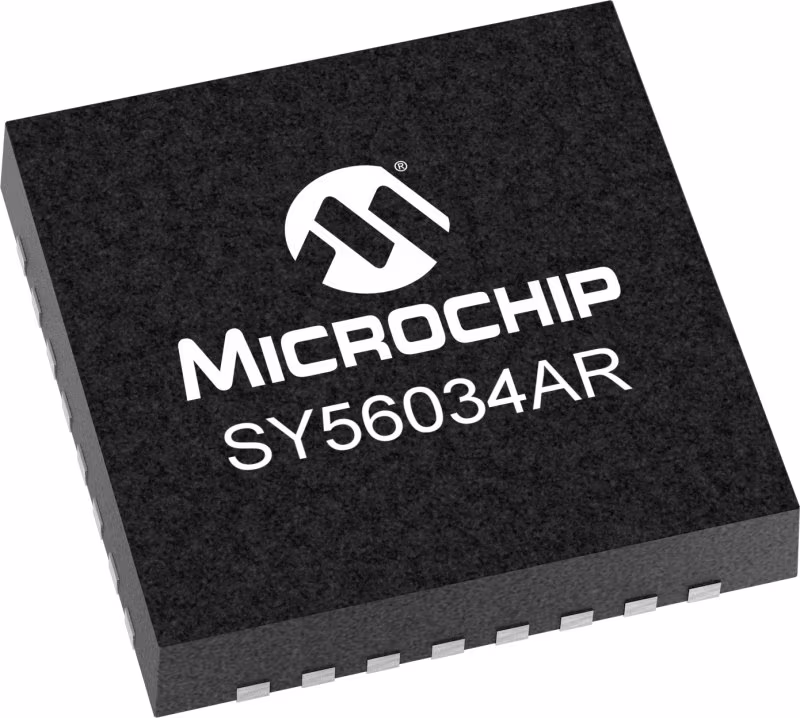

SY56034AR是一款具有交叉点功能的全差分低电压1.2V/1.8V/2.5V CML 2:6（2+4）MUX。SY56034AR可以处理快至5GHz的时钟信号或高达6.4Gbps的数据模式。差分输入包括Micrel独特的3引脚输入端接架构，可连接小至100mV（200mVpp）的LVPECL、LVDS或CML差分信号，信号路径中无任何电平偏移或端接电阻器网络。对于AC耦合输入接口应用，提供内部电压参考以偏置VT引脚。输出为400mV CML，极快的上升/下降时间保证小于80ps。SY56034AR的核心电源为2.5V±5%，输出电源为1.2V/1.8V/2.5V±5%，并在整个工业温度范围（-40°C至+85°C）内得到保证。SY56034AR是Micrel高速Precision Edge®产品线的一部分。

特性

• 1.2V/1.8V/2.5V CML 2:6（2+4）MUX，具有交叉点功能
• 高速CML输出
• DC到->6.4Gbps吞吐量
• <300ps传播延迟（IN-to-Q）
• <25ps输出偏斜
• <80ps上升/下降时间
• 1psRMS周期间抖动
• <10psPP总抖动
• <1psRMS随机抖动
• <10psPP确定性抖动
• 2.5伏±5%，1.2伏/1.8伏/2.5伏±5%电源操作
• -40°C至+85°C温度范围
• 提供32引脚QFN封装
