说明

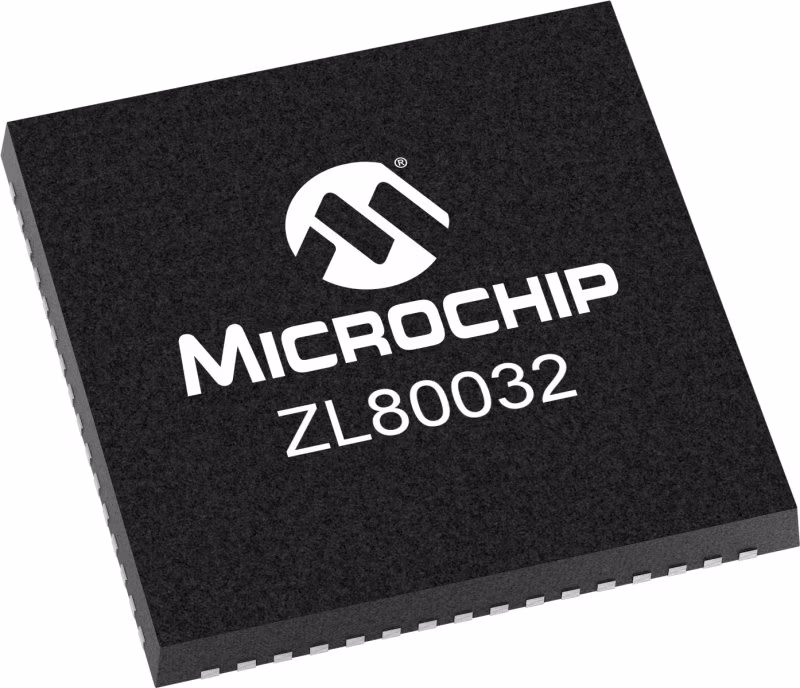

ZL80032是一种功能丰富的网络同步解决方案，具有两个独立的DPLL时钟通道，外加三个用于NCO混合、拆分XO和冗余振荡器模式的额外DPLL，以及五个极低输出抖动合成器。此解决方案非常适用于同步以太网（SyncE）中央定时应用，如5G分布式单元（DU）、集中式单元（CU）和无线电单元（CU）。

ZL80732是该系列中的另一款设备，适用于5G SyncE和IEEE1588/PTP定时应用。

特性

集锦
• 5G的超精密定时
• 两个独立的DPLL时钟通道加上三个额外的DPLL，用于NCO混合、分离XO和冗余五输出合成器
• 每个通道的任意频率转换
• 输入：最多10个，差分或单端
• 输出：最多10个差分，最多20个CMOS
• 输出抖动100 fs RMS，典型值为156.25 MHz 12 kHz至20 MHz
• 核心功耗<0.9W
• 对于OUT3−OUT5，重置为时钟<15ms
• 物理层频率同步
• OUT6N上的处理器复位输出信号
• OUT6P上的中断输出信号
• 物理层符合ITU-T G.8262、G.8262.1、G.813、G.812、Telcordia GR-1244、GR-253
• 无点击参考切换

一般功能
• 从内部闪存通电时自动自我配置，7种配置
• 输入到输出对齐<100 ps
• 每个DPLL和每个合成器中的数字控制振荡器行为
• 易于配置的设计不需要外部VCXO或环路滤波器组件
• 5个GPIO引脚，具有许多可能的行为，每个REF可以是GPI，每个OUT可以是GPO
• SPI或I2C处理器接口
• 1.8V和3.3V核心VDD电压
• 易于使用的评估/编程软件
