说明

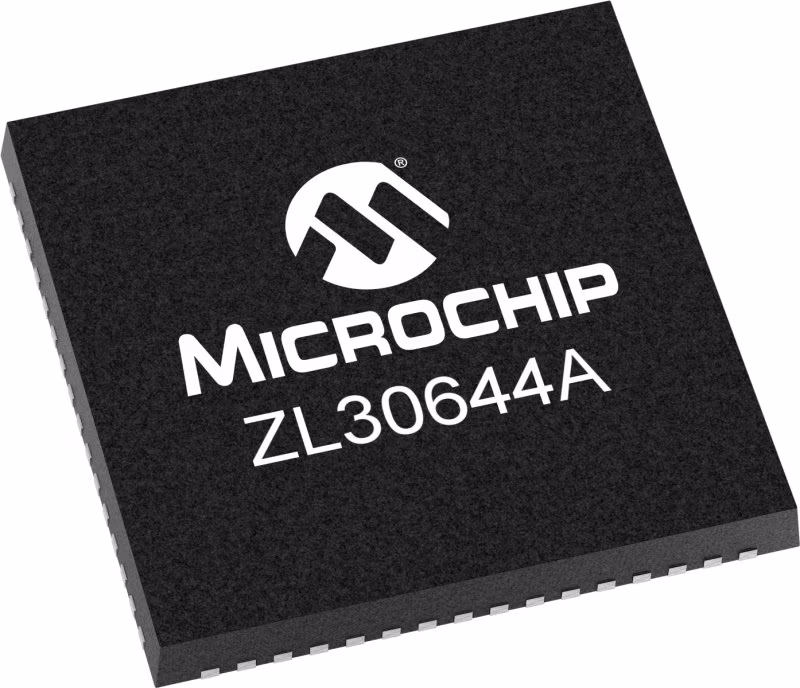

ZL30644A是一款功能丰富的线卡解决方案，具有多达七个独立的DPLL、五个极低输出抖动合成器和嵌入式时间（eToD）功能。eToD功能包括一个3线MiToDBasic输出接口和一个1线MiToDSync输入/输出接口。该解决方案非常适合线卡定时应用，如5G分布式单元（DU）、集中式单元（CU）和无线电单元（RU）。

该系列中的其他设备包括ZL30731, ZL30732, ZL30732A,ZL30733, ZL30733A,zl30733 as,ZL30734, ZL30735, ZL30735A,ZL30631, ZL30632, ZL30633, zl30633 as,ZL30634, ZL30634A, ZL30635, ZL30641, ZL30642, ZL30642A,ZL30642AS ZL30643, ZL30644,ZL30645, ZL30640以及ZL30640A，针对5G SyncE和IEEE1588/PTP定时和线卡应用。

特性

集锦
• 5G无线接入网络的超精确定时
• 四个独立的DPLL时钟通道加上三个额外的DPLL，用于NCO混合、分离XO和冗余振荡器模式
• 五个输出合成器
• 每个通道的任意频率转换
• 输入：最多10个差动或单端
• 输出：最多10个差分，最多20个CMOS
• 输出抖动100 fs RMS，典型值为156.25 MHz 12 kHz至20 MHz
• 核心功耗<0.9W

物理层频率同步
• 无点击参考切换

一般功能
• 从内部闪存通电时自动自我配置，7种配置
• 输入到输出对齐<100 ps
• 每个DPLL和每个合成器中的数字控制振荡器行为
• 易于配置的设计不需要外部VCXO或环路滤波器组件
• 5个GPIO引脚，具有许多可能的行为，每个REF可以是GPI，每个OUT可以是GPO
• SPI或I2C处理器接口
• 1.8V和3.3V核心VDD电压
• 易于使用的评估/编程软件
• MiToDSync 1线制一天时间接口输入/输出
• MiToDBasic 3线制一天中的时间接口输出

参数
