说明

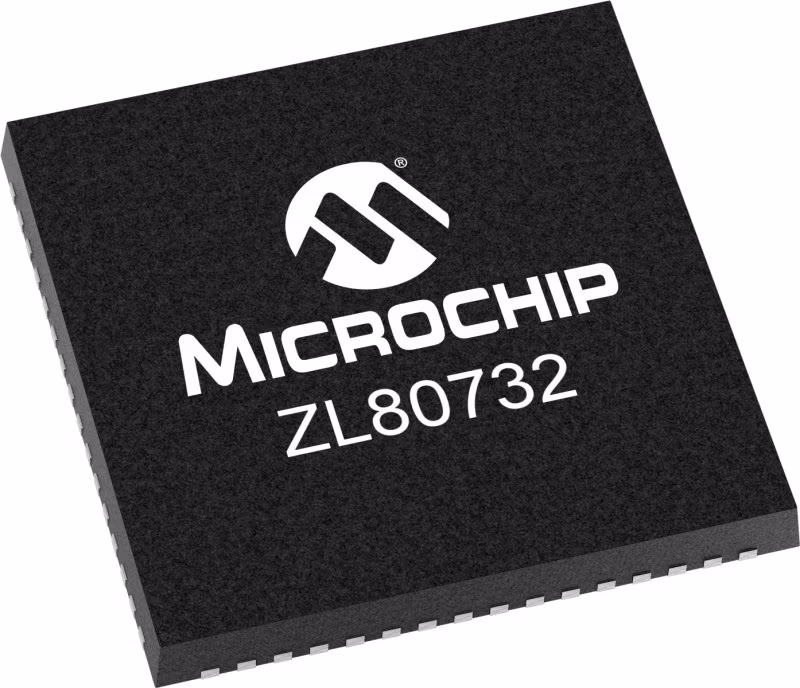

ZL80732是一种功能丰富的网络同步解决方案，具有两个独立的DPLL时钟通道，外加三个额外的用于NCO混合、拆分XO和冗余振荡器模式的DPLL，以及五个极低输出抖动合成器。该解决方案与IEEE 1588-2008精密时间协议栈和同步算法软件模块相结合，非常适合5G分布式单元（DU）、集中式单元（CU）和无线电单元（CU。

该系列中的另一款设备是用于5G同步以太网（SyncE）中央定时应用的ZL80032。

单击此处查看支持的IEEE 1588-2008 PTP配置文件和设备时钟规范的列表。

特性

集锦
• 结合IEEE 1588-2008精密时间协议栈和同步算法软件模块
• 5G无线接入网络的超精确定时
• 两个独立的DPLL时钟通道加上三个额外的DPLL，用于NCO混合、分离XO和冗余振荡器模式
• 五个输出合成器
• 每个通道的任意频率转换
• 输入：最多10个，差分或单端
• 输出：最多10个差分，最多20个CMOS
• 输出抖动100 fs RMS，典型值为156.25 MHz 12 kHz至20 MHz
• 核心功耗<0.9W
• 对于OUT3−OUT5，重置为时钟<15ms
• OUT6N上的处理器复位输出信号
• OUT6P上的中断输出信号

分组和/或物理层频率、相位和时间同步
• 物理层符合ITU-T G.8262、G.8262.1、G.813、G.812、Telcordia GR-1244、GR-253
• 分组定时符合ITU-T G.8261、G.8263、G.8273.2（A类、B类、C类、D类）和G.8273.4
• 支持具有低于100 ns时间/相位对准要求的5G无线应用
• 无点击参考切换

一般功能
• 从内部闪存通电时自动自我配置，7种配置
• 输入到输出对齐<100 ps
• 每个DPLL和每个合成器中的数字控制振荡器行为
• 易于配置的设计不需要外部VCXO或环路滤波器组件
• 5个GPIO引脚，具有许多可能的行为，每个REF可以是GPI，每个OUT可以是GPO
• SPI或I2C处理器接口
• 1.8V和3.3V核心VDD电压
• 易于使用的评估/编程软件
