Microchip微芯 ATA663211 产品介绍

2026-04-14 0次

说明

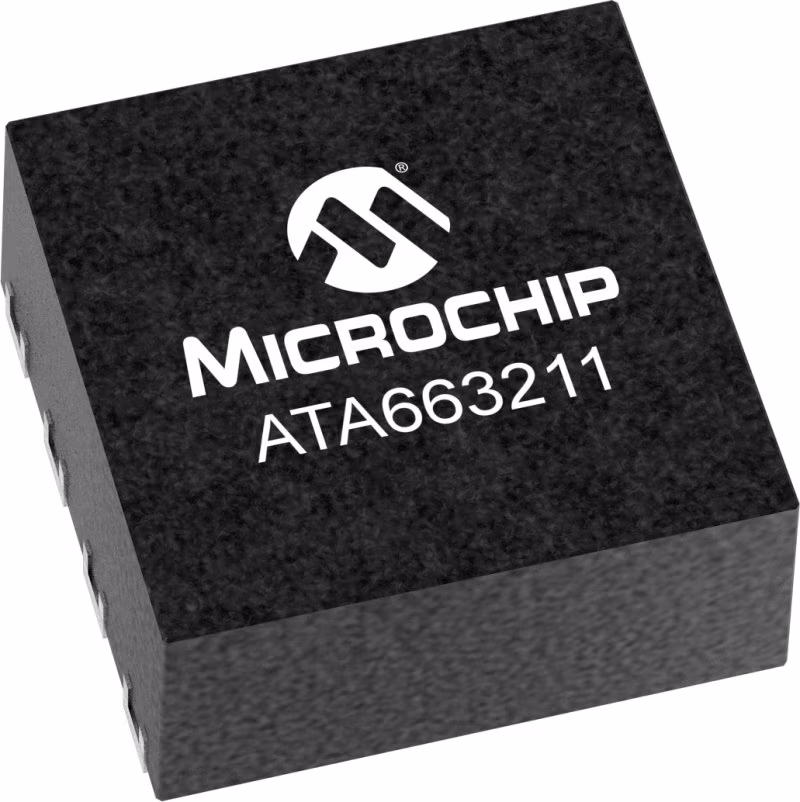

Microchip ATA663211是一款完全集成的LIN收发器，其设计符合LIN规范2.0、2.1、2.2、2.2A和SAEJ2602-2。它为LIN协议处理程序和物理层提供接口。该设备设计用于处理车辆中的低速数据通信，例如，在便利电子设备中。改进的LIN总线斜率控制可确保数据通信高达20Kbaud。即使在浮动总线或LIN总线对GND短路的情况下，睡眠模式也能保证最小的电流消耗。该设备有SO8封装和DFN8封装，侧面可润湿，可用于自动光学检测。

请查看我们的MikroElektronika点击板！ https://www.mikroe.com/ata663211-click

特性

ISO 26262 FuSa Ready

电源电压高达40V

工作电压VS=5V至28V

睡眠模式：通常为9µA

故障安全模式：通常为80µA

正常模式：通常为250µA

完全兼容3.3V和5V设备

符合LIN 2.0、2.1、2.2、2.2A和SAEJ2602-2的LIN物理层

通过LIN总线的唤醒能力（100µs占主导地位）

通过WKin引脚进行外部唤醒（100µs低电平）

INH输出，用于控制外部电压调节器或切换主上拉

唤醒源识别

TXD超时计时器

总线引脚温度过高，对GND和电池短路保护

先进的EMC和ESD性能

满足汽车应用中LIN的OEM硬件要求Rev.1.3

根据ISO7637进行干扰和损坏保护

AEC-Q006和AEC-Q100合格

包装：SOIC8和VDFN8，带可湿侧翼（湿度敏感等级1）

ATA663211-GBQW0最高Tamb=150°C

参数

类型	描述
Baud Rate Max [kbit/s]	20
Operative Voltage VS Min [V]	5
Operative Voltage VS Max [V]	28
Operating Temperature Max (°C)	150
