Microchip微芯 ATA663255 产品介绍

2026-04-14 0次

说明

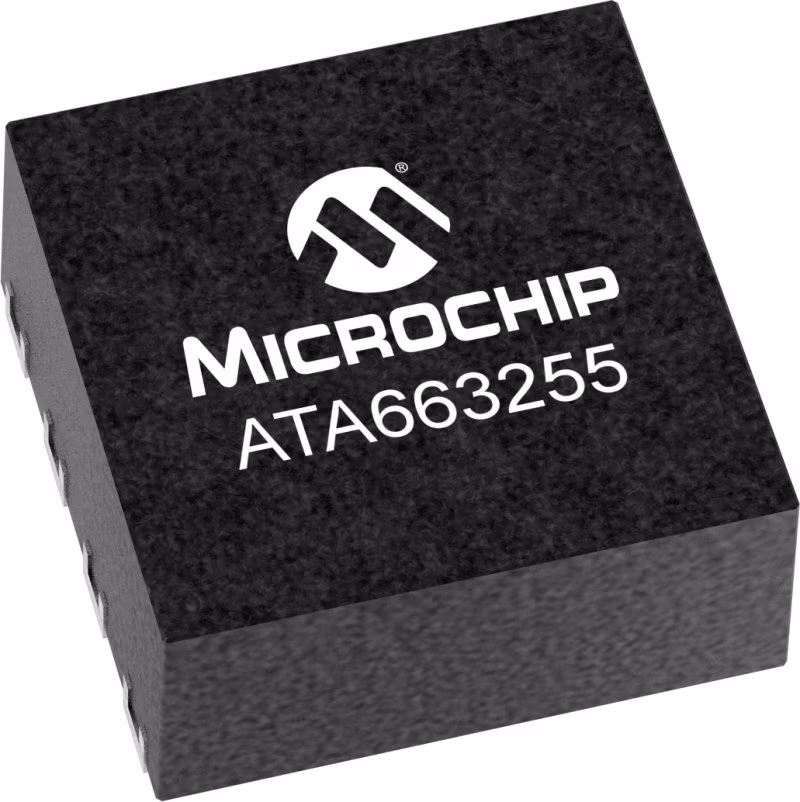

Microchip ATA663255系统基础芯片是一款完全集成的LIN收发器，根据LIN规范2.0、2.1、2.2、2.2A和SAEJ2602-2设计，具有低压降电压调节器（5V/85mA）和高压唤醒输入。电压调节器和总线收发器的结合使得在LIN总线系统中开发简单但功能强大的从节点成为可能。Microchip ATA663255设计用于处理车辆中的低速数据通信（例如，在便利电子设备中）。改进了LIN驱动器的坡度控制，确保了高达20Kbaud的安全数据通信。总线输出设计用于承受高电压。睡眠模式和静音模式可确保即使在LIN总线浮动或短路的情况下也能将电流消耗降至最低。

电压调节器是一个完全集成的低压降电压调节器，具有5V输出电压和85mA电流能力。它是专为汽车环境而设计的。一个关键特征是，即使电源电压低于调节器的标称输出电压，电流消耗也始终低于170µA（无负载）。

特性

ISO 26262 FuSa Ready

电源电压高达40V

工作电压VS=5V至28V

睡眠模式：通常为9岛A

静音模式：通常为47岛A

在低电源电压（2V<VS<5.5V）下的极低电流消耗：通常为130 A

MLC（多层陶瓷）电容器，0欧姆ESR

正常、故障安全和静音模式：VCC=5.0V±2%

睡眠模式：VCC关闭

带内部复位的VCC欠压检测（NRES_int）

电压调节器具有短路和过热保护功能

符合LIN 2.0、2.1、2.2、2.2A和SAEJ2602-2的LIN物理层

通过LIN总线（100岛占主导地位）和WKin引脚（100岛低电平）的唤醒能力

唤醒源识别

TXD超时计时器

总线引脚温度过高，对GND和电池短路保护

先进的EMC和ESD性能

满足汽车应用中LIN的OEM硬件要求Rev.1.3

根据ISO7637进行干扰和损坏保护

AEC-Q100和AEC-Q006

包装：VDFN8，带可湿侧翼（湿度敏感等级1）

通电复位
电压监测（VS、VCC）
TXD显性超时
过热检测

参数

类型	描述
Operative Voltage VS Min [V]	5
Operative Voltage VS Max [V]	28
Vreg Output Voltage [V]	5
Vreg Output Current [mA]	85
Baud Rate Max [kbit/s]	20
Functional Standards	ISO 26262 – Up to ASIL B
Reset Pin	No
Wake Pin	Yes
