正在供货
说明
Microchip的ATA663431/54系统基础芯片是一个完整的根据LIN规范2.0设计的集成LIN收发器，2.1、2.2、2.2A和SAEJ2602-2，带3.3V/85mA的低压降稳压器（ATA663431）或5V/85mA（ATA663454）。此外，该设备还包括一个看门狗、一个高压侧开关和两个高压唤醒输入：一个正边缘敏感，一个负边缘敏感。这种组合可以在中开发简单但功能强大的从属节点LIN总线系统。改进了LIN驱动器的坡度控制，确保数据安全通信最高可达20Kbaud。睡眠模式和静音模式保证最小化即使在LIN总线浮动或短路的情况下也会消耗电流。这个电压调节器是一个完全集成的低压降调节器，可工作到电源电压为2.3V，线性模式下电流消耗最佳（2V<VVS<5V），小于170µA。这使得能够在MCU中存储数据在系统关闭期间，即使出现意外电源中断

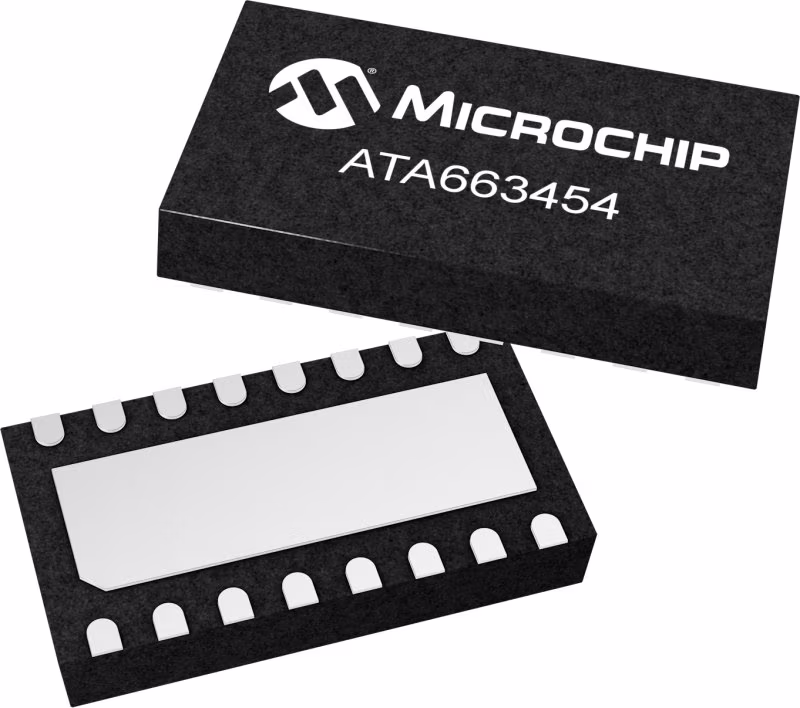

该设备有DFN16包装，可润湿侧面，以便进行光学焊接检查。封装外形与兼容ATA663231/54 LIN系统基础芯片，使客户能够生产通过将LIN SBC与看门狗组装在一起，实现带/不带看门狗的模块（ATA663431/54）或不带看门狗的ATA663231/54。
特性
- 内置安全功能
- 通电复位
- 电压监测（VCC、VS）
- 窗看门狗
- TXD显性超时
参数
类型 | 描述 |
Operative Voltage VS Min [V] | 5 |
Operative Voltage VS Max [V] | 28 |
Baud Rate Max [kbit/s] | 20 |
Vreg Output Voltage [V] | 5 |
Vreg Output Current [mA] | 85 |
Operating Temperature Max (°C) | 125 |
Functional Standards | ISO 26262 – Up to ASIL B |
Watchdog | Yes |
Wake Pin | Yes |
Limp Home Pin | Yes |
High-Side Driver | Yes |
