说明

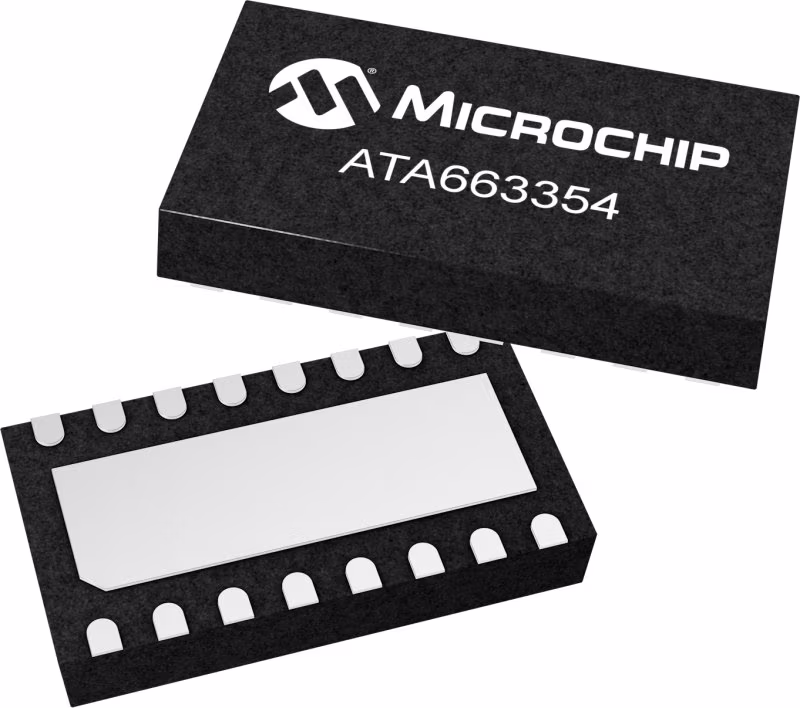

Microchip的ATA663354是新一代基于系统的芯片，具有完全集成的LIN收发器，设计符合LIN规范2.0、2.1、2.2、2.2A和SAEJ2602-2，一个低压降电压调节器（5V/85mA），两个低压侧驱动器和一个高压侧驱动器。这种组合使得在LIN总线系统中开发简单但功能强大的从节点成为可能。Microchip ATA663354被设计用于处理车辆中的低速数据通信（例如在便利电子设备中）。改进了LIN驱动器的斜率控制，确保了高达20kBaud的安全数据通信。总线输出设计用于承受高电压。睡眠模式和静音模式确保即使在LIN总线浮动或短路的情况下也能将电流消耗降至最低。

电压调节器是一个完全集成的低压降电压调节器，具有5V输出电压和85mA电流能力。它是专为汽车环境而设计的。一个关键特征是，即使电源电压低于调节器的标称输出电压，电流消耗也始终低于170µA（无负载）。

特性

• 电源电压高达40V
• 工作电压VVS=5V至28V
• 睡眠模式：通常为10µA
• 静音模式：通常为47µA
• 低电源电压下的极低电流消耗（2V＜VVS＜5.5V）：通常为130µA
• 0？多层陶瓷电容器？ESR
• ATA663354:VVCC=5.0V±2%
• 睡眠模式：VCC关闭
• 漏极开路的VCC欠电压检测
• 复位输出（NRES，4毫秒复位时间）
• 电压调节器短路并且
• 过热保护
• LIN物理层符合LIN 2.0、2.1、2.2、2.2A和SAEJ2602-2
• 总线引脚对GND和蓄电池具有过热和短路保护
• 两个低侧保护开关和一个高侧保护开关
• 通过LIN总线（100µs优势）和WKin引脚的唤醒能力
• 唤醒源识别
• TXD超时计时器
• 先进的EMC和ESD性能
• 满足1.3版“汽车应用中LIN的OEM硬件要求”
• 根据ISO7637进行干扰和损坏防护
• AEC-Q006和AEC-Q100合格
• 有16针、3毫米x 5.5毫米VDFN封装，带可湿法兰（湿度敏感等级1）

参数
