说明

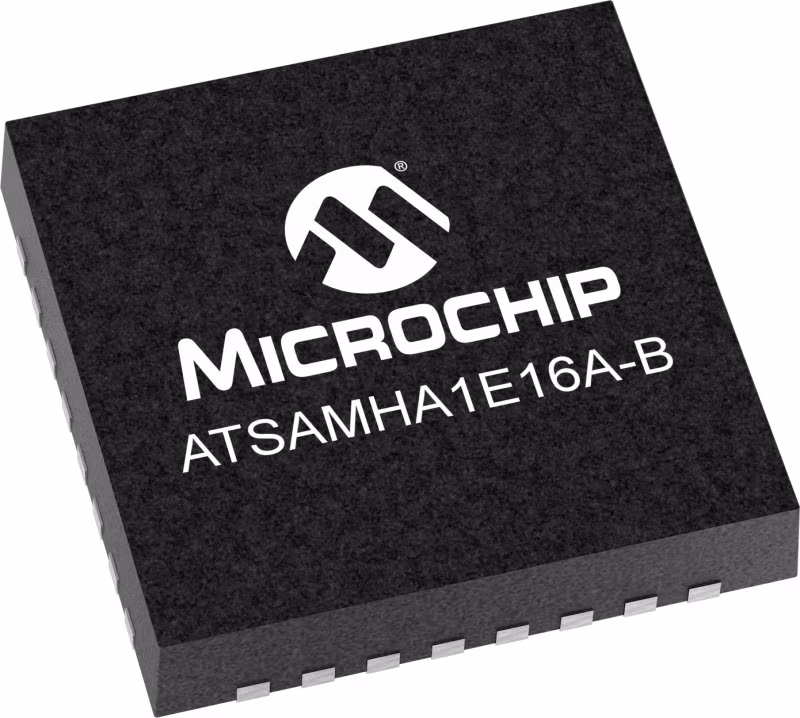

SAM HA1E16A-MBT-B是一款低功耗汽车系统封装（SiP）产品，使用32位Arm®Cortex®M0+处理器，具有32引脚64 KB闪存、2 KB边读边写数据闪存和8 KB SRAM。SAM HA1设备的最大工作频率为48 MHz，达到2.46 Coremark/MHz。它们还包括一个LIN系统基础芯片（SBC），带有一个完全集成的LIN收发器，该收发器设计符合LIN规范2.0、2.1、2.2、2.2A、ISO 17987-4和SAEJ2602-2，以及一个3.3V/85mA电压调节器。

特性

加工机
• Arm Cortex-M0+CPU运行频率高达48MHz
• 单循环硬件乘法器
• 微量痕迹缓冲

回忆
• 64 KB系统内自编程闪存
• 2 KB边写边读（RWW）闪存部分
• 8 KB SRAM内存

系统
• 通电复位（POR）和断电检测（BOD）
• 内部和外部时钟选项，带48 MHz数字频率锁定环路（DFLL48M）
• 48 MHz至96 MHz分数数字锁相环（FDPLL96M）
• 外部中断控制器（EIC）
• 13个外部中断
• 一个不可屏蔽的中断
• 双引脚串行线调试（SWD）编程、测试和调试接口

低功率
• 空闲和待机睡眠模式
• SleepWalking外围设备

外围设备
• 8通道直接存储器存取控制器（DMAC）
• 12通道事件系统

两个16位定时器/计数器（TC），可配置为：
• 一个带比较/捕获通道的16位TC
• 一个带比较/捕获通道的8位TC
• 一个32位TC，带有比较/捕获通道，使用两个TC

三个16位控制定时器/计数器（TCC），具有扩展功能：
• 最多四个具有可选互补输出的比较通道
• 跨端口引脚生成同步脉宽调制（PWM）模式
• 确定性故障保护、快速衰减和互补输出之间的可配置死区时间
• 抖动可提高高达5位的分辨率并减少量化误差

具有时钟/日历功能的32位实时计数器（RTC）

看门狗计时器（WDT）

CRC-32发电机

四个串行通信接口（SERCOM），每个接口可配置为：
• 具有全双工和单线半双工配置的USART
• I2C高达3.4MHz
• SPI

一个12位、350ksps模数转换器（ADC），最多6个通道
• 差分和单端输入
• 1/2x至16x可编程增益级
• 自动偏移和增益误差补偿
• 支持13、14、15或16位分辨率的硬件过采样和抽取

10位，350ksps数模转换器（DAC）

一个具有窗口比较功能的模拟比较器（AC）

外围触摸控制器（PTC）

包装
• 32引脚QFN

工作电压
• 2.7V至3.63V

内置安全功能
• 对闪存进行CRC计算以检测错误
• 防止意外写入配置寄存器的外围访问控制器
• 两个独立的电压监测器：BOD33和Lin SBC上的电压检查
• VS的电压监测
• 受控启动的通电复位
• TXD主超时定时器
• 过热检测
