不适用于新设计
说明

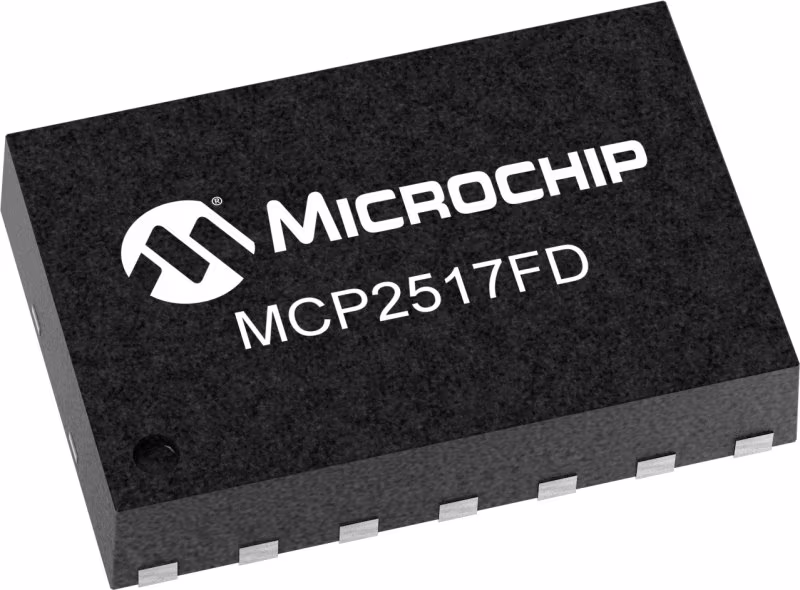

MCP2517FD是一款成本效益高、占地面积小的外部CAN FD控制器，可轻松添加到具有可用SPI接口的微控制器中。因此，CAN FD通道可以很容易地添加到缺少CAN FD外围设备或没有足够CAN FD通道的微控制器中。
MCP2517FD支持ISO11898-1:2015中规定的经典格式（CAN 2.0B）和CAN灵活数据速率（CAN FD）格式的CAN帧。
请查看我们的MikroElektronika点击板！https://shop.mikroe.com/mcp2517fd-click
不建议用于新设计。考虑使用引脚和功能兼容的MCP2518FD
可根据要求提供MCAL驱动程序，如下所述：https://www.microchip.com/en-us/solutions/automotive-and-transportation/software
请联系您当地的销售代表。
MCP2518FD自内核版本5.10起在主流linux内核中得到支持，可以在此处找到
可以在此处找到背板和外部内核模块
特性
- 符合ISO11898-1:2015
- 同时支持CAN 2.0B和CAN FD
- 仲裁比特率高达1Mbps
- 数据比特率高达8 Mbps
- 高达20MHz SPI时钟速度
- 灵活的FIFO设置
- 31个可配置为发送或接收的FIFO
- 32个柔性过滤器和遮罩对象
- 一个传输队列
- 杂项
- 32位时间戳
- 总线运行状况诊断和错误计数器
- 包装：VDFN14（可湿边）、SOIC14
- 温度范围：-40°C至+150°C
- 低功耗
- VDD:2.7V-5.5V
- 最大有效电流：12mA@5.5V，40 MHz CAN时钟
- 睡眠电流：10uA，典型
- 内置安全功能
- 环回模式
- SPI命令与CRC一起检测SPI接口上的噪声
- 用于SRAM的ECC 1位校正，2位检测
参数
类型 | 描述 |
Bitrate Max [MBits/s] | 8 |
CAN Controllers | 1 |
Functional Standards | ISO 26262 – Up to ASIL B |
Internal CAN Clock | No |
LPM Current Max [uA] | 0 |
Message RAM [KB] | 2 |
Operating Voltage Min. [V] | 2.7 |
Operating Voltage Max. [V] | 5.5 |
Rx Buffers | 0 |
RX FIFOs | 31 |
SPI Interface | Yes |
Serial Bus Speed [MHz] | 20 |
Standby Current Max [uA] | 0 |
Operating Temperature Min. [°C] | -40 |
Operating Temperature Max. [°C] | 150 |
Time Stamp (Bits) | 32 |
TX Buffers | 0 |
TX Event FIFO | 1 |
TX FIFOs | 31 |
TX Queue | 1 |
CAN FD | Yes |
