不适用于新设计
说明
KSZ8841系列单端口控制器包括PCI和非PCI CPU接口。
KSZ8841-PMQL数据表描述了PCI CPU接口芯片。KSZ8841-PMQL是PQFP封装芯片。有关非PCI控制器的信息，请参阅KSZ8841-MQL数据表。

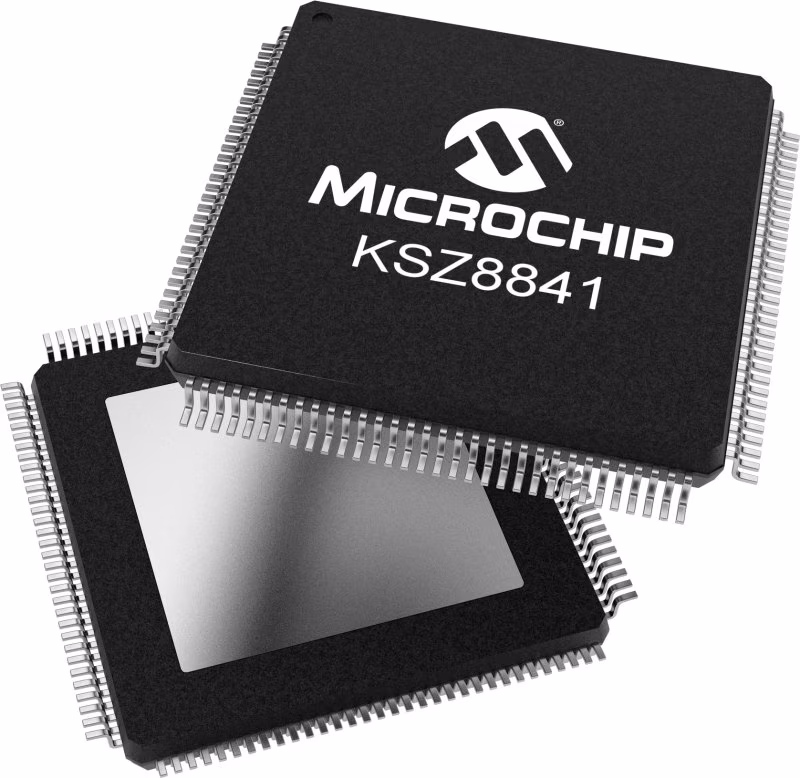

KSZ8841-PMQL是一款单端口快速以太网MAC芯片，具有32位/33MHz PCI处理器接口。它完全符合IEEE 802.3u，也有工业温度等级。KSZ8841MQL具有32、16或8位通用主机处理器接口。
Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。
特性
- •支持IEEE 802.3x全双工流量控制和半双工背压碰撞流量控制
- •支持突发数据传输
- •8KB内部存储器，用于RX/TX FIFO缓冲区
- •早期TX/RX功能可最大限度地减少设备延迟
- •可选择使用外部串行EEPROM配置
- •PHY和MAC的单个25MHz参考时钟
参数
类型 | 描述 |
Comments | 10/100 Ethernet Controller with Host Bus and PCI Interface |
Ethernet Bandwidth | 10/100Mbps |
TX/RX RAM Buffer(Bytes) | 8K |
Interrupt Pin | 1 |
LEDs | 4 |
Op. Voltage (V) | 0 |
# Ethernet Ports | 1 |
Temp Range Min | -40 |
Temp Range Max | 85 |
# of Ether Ports | 1 |
Fiber Support | Yes |
Interface | 8/16/32-bit Host Bus |
Supply voltage (V) | 3.3 |
Vdd I/O (V) | 3.3 |
LinkMD Cable Diag | Yes |
ESD Rating (KV) | 0 |
WOL | Yes |
Largets Pkt-Size Bytes | 0 |
# of VLAN | 0 |
