说明

KSZ8851是一款单端口控制器芯片，具有SPI或8-/16-/32位非PCI CPU接口。

KSZ8851有32-/48-/128引脚封装，适用于具有MCU或MPU的传统嵌入式系统中需要经济高效、高通量以太网连接的应用。

•KSZ8851SNL/SNLI:SPI接口，32引脚封装

•KSZ8851-16MLL:8-/16位主机总线，48引脚封装

•KSZ8851-16/32MQL:16/32位主机总线，48引脚封装（-16QL）或128引脚封装（-32MQL）

KSZ8851是一款单芯片、模拟/数字混合设备，提供局域网唤醒技术，可有效应对快速以太网应用。它由一个快速以太网MAC控制器、一个8位或16位通用主机处理器接口组成，并包含一个具有4字节缓冲区边界的唯一动态内存指针和主机缓冲区接口中TX（分配6KB）和RX（分配12KB）方向的完全可用18KB。KSZ8851被设计为符合适当的IEEE 802.3u标准。

KSZ8851还提供工业温度级版本。通过使用模拟电路增强了物理信号的传输和接收，使设计更高效，并允许更低的功耗。

KSZ8851采用低功耗CMOS工艺设计，具有单个3.3V电源，可选择1.8V、2.5V或3.3V VDD I/O。该设备包括一个广泛的功能集，提供管理信息库（MIB）计数器和具有单个共享数据总线定时的CPU控制/数据接口。

KSZ8851包括名为LinkMD的独特电缆诊断功能^®该特性决定了布线设备的长度，还确定了电缆中是否存在开路或短路情况。随附软件可方便地显示电缆长度和电缆状况。此外，KSZ8851支持Hewlett-Packard（HP）Auto MDIX，从而消除了在应用中区分直电缆或交叉电缆的需要。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•符合IEEE 802.3/802.3u标准的集成MAC和PHY以太网控制器

•专为高性能和高吞吐量应用而设计

•支持10BASE-T/100BASE-TX

•支持IEEE 802.3x全双工流量控制和半双工背压碰撞流量控制

•支持DMA从属突发数据读写传输

•支持IP报头（IPv4）/TCP/UDP/ICMP校验和生成和检查

•支持IPv6 TCP/UDP/ICMP校验和生成和检查

•32位CRC自动生成和检查

•简单的类似SRAM的主机接口可以轻松连接到最常见的嵌入式MCU。

•支持多个数据帧进行传输和接收，无需地址总线和字节启用信号

•同时支持Big和Little Endian处理器

•更大的内部存储器，RX FIFO为12K字节，TX FIFO为6K字节。可编程的低、高和溢出水印，用于RX FIFO中的流量控制

•用于数据、地址和字节启用的共享数据总线

•高效的体系结构设计，具有可配置的主机中断方案，最大限度地减少主机CPU开销和利用率

•强大灵活的地址过滤方案

•可选使用外部串行EEPROM配置MAC地址

•PHY和MAC的单个25MHz参考时钟

•HBM ESD额定值6kV

•单个3.3V电源，可选择1.8V、2.5V和3.3V VDD I/O

•内置3.3V或2.5V至1.8V低噪声稳压器（LDO），用于核心和模拟块

•增强的电源管理功能，具有能量检测模式和软掉电模式，可确保设备空闲期间的低功耗

•全面的LED指示灯支持链接、活动和10/100速度（2个LED）-用户可编程

•低功耗CMOS设计

•商业温度范围：0°C至+70°C

•工业温度范围：-40°C至+85°C

灵活的套装选项有：

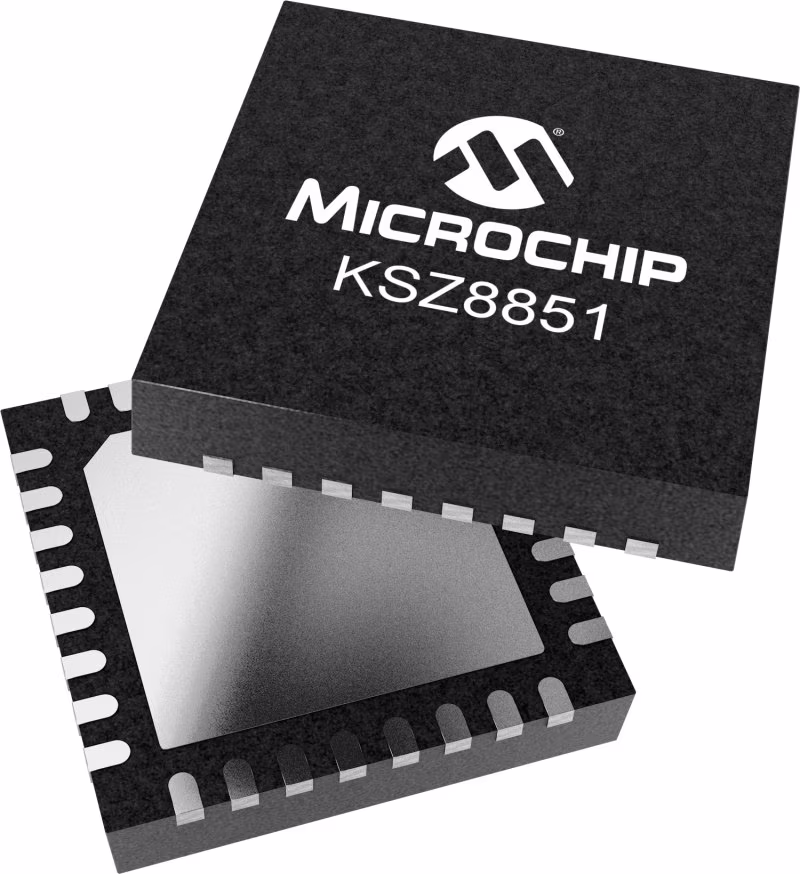

• 32针（5mm x 5mm）QFN KSZ8851SNL/SNLI

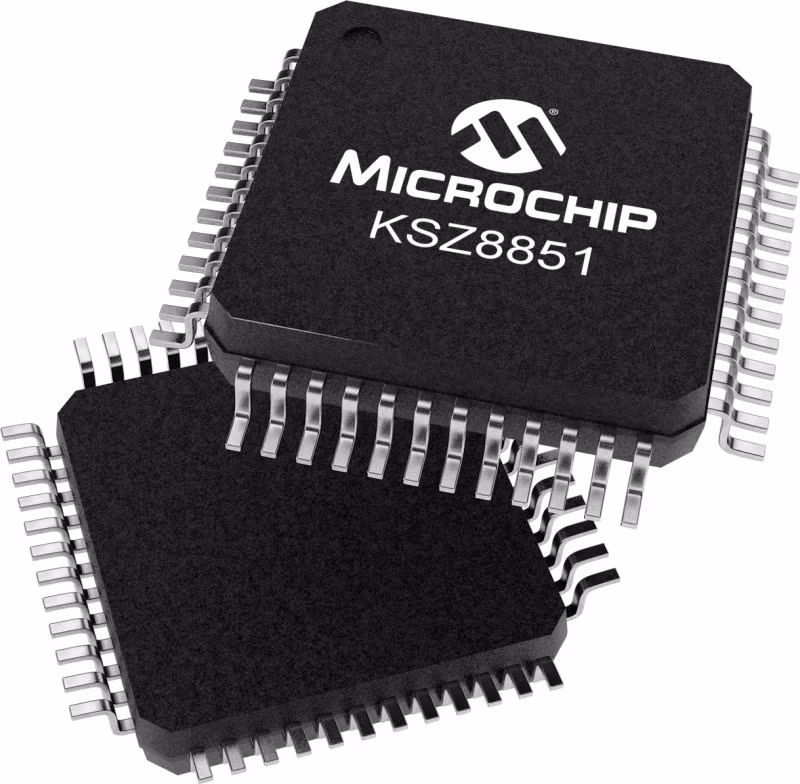

• 48针（7mm x 7mm）LQFP KSZ8851-16MLL
• 128针PQFP KSZ8851-16/32MQL
