说明

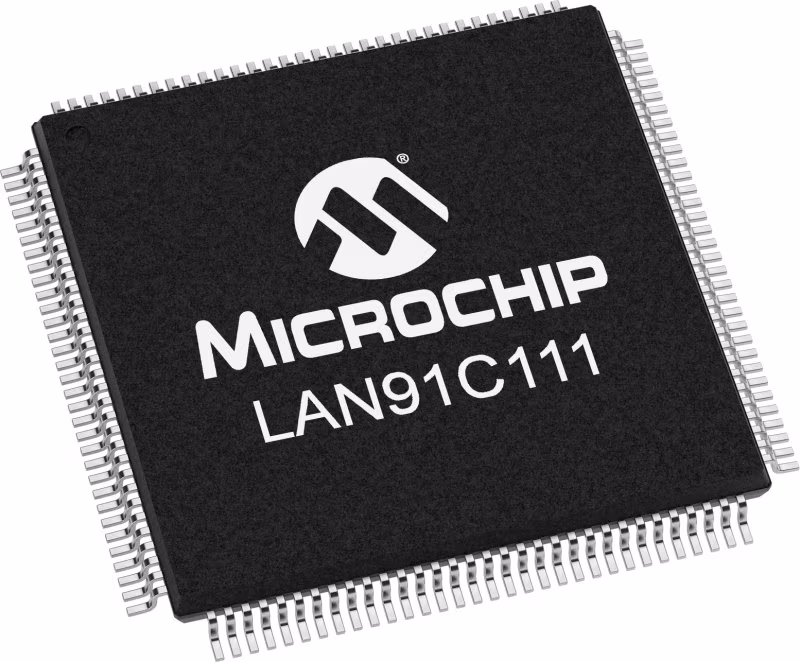

Microchip LAN91C111旨在为嵌入式应用程序实现第三代快速以太网连接解决方案提供便利。对于第三代产品来说，灵活性和集成性主导了设计要求。LAN91C111是一种混合信号模拟/数字设备，以10Mbps和100Mbps实现CSMA/CD协议的MAC和PHY部分。该设计还将利用嵌入式应用程序中的32位、16位或8位总线主机接口来最小化数据吞吐量限制。

内部存储器FIFO缓冲区的总大小为8k字节，这是用于发送和接收操作的总芯片存储。

Microchip LAN91C111是与LAN9000系列产品兼容的软件。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 单片以太网控制器

•双速-10/100 Mbps

• 完全支持全双工交换以太网

•支持突发数据传输

• 8 KB内部存储器，用于接收和发送FIFO缓冲区

•增强的电源管理功能

• 通过串行EEPROM接口的可选配置

•支持8、16和32位CPU访问

• 内部32位宽数据路径（进入分组缓冲存储器）

•用于从属顺序访问体系结构的内置透明仲裁

• 具有对称发射和接收结构和队列的扁平MMU结构

•3.3V操作，带5V容差I/O缓冲器

• PHY和MAC的单个25 MHz参考时钟

•用于支持PHY物理介质的外部PHY的外部25 MHz输出引脚

• 低功耗CMOS设计

•手臂

• SH

•Power PC

• Coldfire

•680x0683xx

• MIPS R3000

•3.3V MII（媒体独立接口）MAC-PHY接口以Nibble速率运行

• MII管理串行接口

•128引脚QFP RoHS兼容封装

• 128引脚TQFP 1.0 mm高RoHS兼容封装

•商用温度范围从0°C到70°C（LAN91C111）

• 工业温度范围从-40°C到85°C（LAN91C111i）

•完全集成的IEEE 802.3/802.3u-100BASE-TX/10BASE-T物理层

• 自动协商：10/100，全双工/半双工

•片上波形整形-无需外部滤波器

• 自适应均衡器

•基线漂移校正

• 全双工

• 10/100

• 传输

•接收
