说明

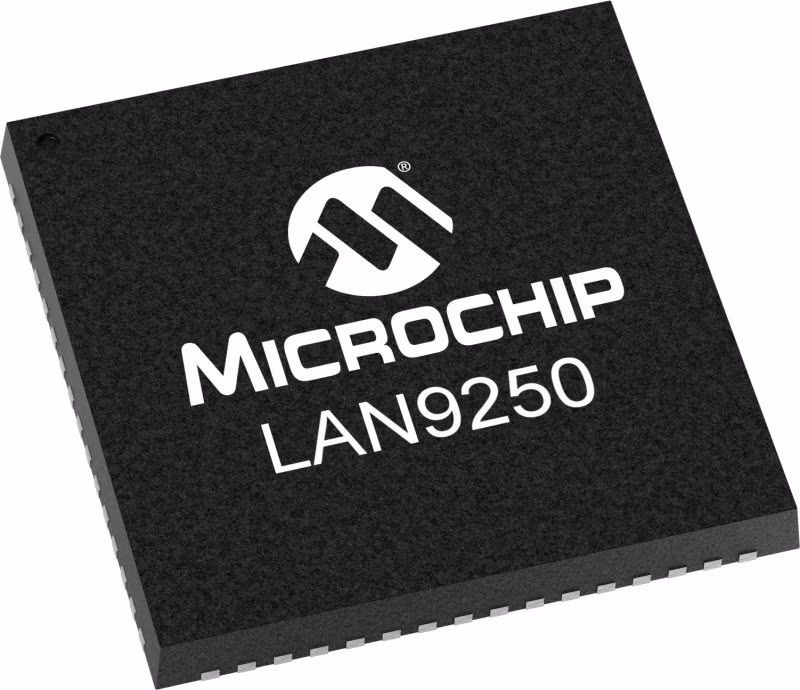

LAN9250是一款功能齐全的单芯片10/100以太网控制器，专为需要性能、灵活性、易于集成和系统成本控制的嵌入式应用而设计。LAN9250经过专门设计，可为16位应用程序提供高性能和高吞吐量。LAN9250符合IEEE802.3（全/半双工10BASE-T和100BASE-TX）以太网协议、IEEE 802.3az节能以太网（EEE）（仅100Mbps）和IEEE 1588v2精确时间协议。通过外部光纤收发器支持100BASE-FX。

LAN9250包括一个集成的以太网MAC和PHY，具有高性能SRAM类从接口。为了增加设计灵活性，还支持SPI和SQI接口。集成的校验和卸载引擎能够自动生成接收和传输的以太网帧的16位校验和，从而将任务从CPU中卸载。LAN9250还包括大的发送和接收数据FIFO，以适应高延迟应用。此外，LAN9250内存缓冲区架构允许通过优化数据包粒度来高效使用内存资源。LAN9250还支持减少或消除数据包丢失的功能。内部16KB的SRAM可以容纳200多个接收到的数据包。如果接收FIFO太满，LAN9250可以自动生成到远程节点的流控制分组，或者通过生成网络冲突来断言远程节点上的背压。

LAN9250可以配置为使用集成的3.3V至1.2V线性调节器通过单个3.3V电源进行操作。可以选择性地禁用线性调节器，从而允许使用高效外部调节器来降低系统功耗

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•16位10/100工业以太网控制器和PHY

•大多数8/16位嵌入式控制器的接口

•还有带有8/16位总线的32位嵌入式控制器

•还支持SPI/SQI

•集成以太网PHY与HP Auto MDIX

•集成以太网MAC

•符合节能以太网802.3az

•局域网唤醒（WoL）支持

•集成IEEE 1588v2硬件时间戳单元

•电缆诊断支持

•1.8V至3.3V可变电压I/O

•集成1.2V调节器，用于单个3.3V操作

•引脚数低，机身尺寸小
