说明

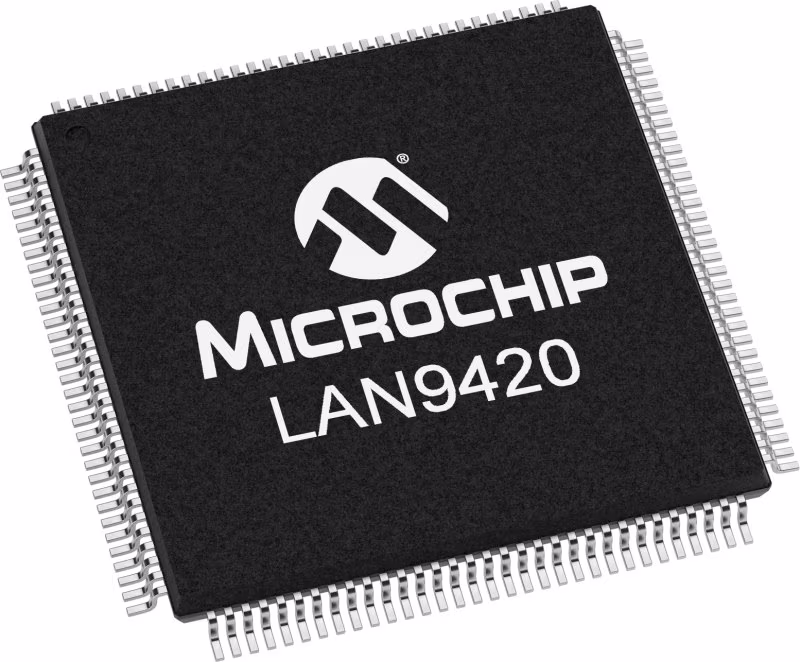

LAN9420/LAN9420i是一款功能齐全的快速以太网控制器，可将快速以太网轻松且经济高效地集成到基于PCI的系统中。LAN9420/LAN9420i由符合PCI本地总线规范修订版3.0的接口、DMA控制器、以太网MAC和10/100以太网PHY组成。

LAN9420/LAN9420i完全符合IEEE 802.3标准，所有内部组件都支持全/半双工10BASE-T、100BASE-TX和手动全双工流量控制。基于描述符的分散-聚集DMA支持使用零拷贝驱动程序，有效地提高了吞吐量，同时降低了主机负载。集成的IRQ取消断言定时器允许设置最短的IRQ解除断言时间，从而减少主机负载并更好地控制服务例程。支持自动32位CRC生成/检查、自动有效载荷填充和2K巨型数据包（2048字节）。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 针对具有32位RISC CPU的嵌入式应用程序进行了优化

• 集成了基于描述符的分散-聚集DMA和IRQ去断言定时器，有效地提高了网络吞吐量并减少了CPU负载

• 支持全双工的集成以太网MAC

• 集成10/100以太网PHY，支持HP Auto MDIX

• 32位、33MHz、PCI 3.0兼容接口

• 符合PCI电源管理规范1.1的低功耗操作模式

• 支持以太网上的多个音频和视频流

• 完全符合IEEE 802.3/802.3u

• 集成以太网MAC和PHY

• 10BASE-T和100BASE-TX支持

• 全双工和半双工支持

• 全双工流量控制

• 前导码的生成和删除

• 32位CRC自动生成和检查

• 自动有效载荷填充和衬垫移除

• 环回模式

• 一个48位的完美地址

• 64个散列过滤的多播地址

• 传递所有多播

• 混杂模式

• 反向滤波

• 通过状态报告传递所有传入

• 唤醒数据包支持

• 自动协商

• 自动极性检测和校正

• 支持HP Auto MDIX

• 支持能量检测断电

• 支持3个状态指示灯

• 接收和传输TCP校验和卸载

• 符合PCI本地总线规范修订版3.0

• 32位/33 MHz PCI总线

• 基于描述符的分散收集DMA实现零拷贝驱动程序

• 支持PCI总线电源管理接口规范，修订版1.1

• 支持可选的D3cold唤醒（当Vaux可用时，通过配置带选项）

• 局域网唤醒

• 唤醒链路状态更改（能量检测）

• 魔术包唤醒

• 3个可编程GPIO引脚

• 2个GPO引脚

• 为EEPROM提供串行接口

• 用于存储PCI和MAC地址配置值

• 对寄存器、描述符和缓冲区的Big/Little/Mixed endian支持

• IRQ取消断言定时器

• 通用定时器

• 集成1.8V调节器

• 提供128引脚VTQFP RoHS兼容封装

• 可用于商业和工业温度范围

应用：
• 有线、卫星和IP机顶盒
• 数字电视
• 数码录像机
• 家庭网关
• 数字媒体客户端/服务器
• 工业自动化系统
• 工业/单板PC
• Kiosk/POS企业设备
