说明

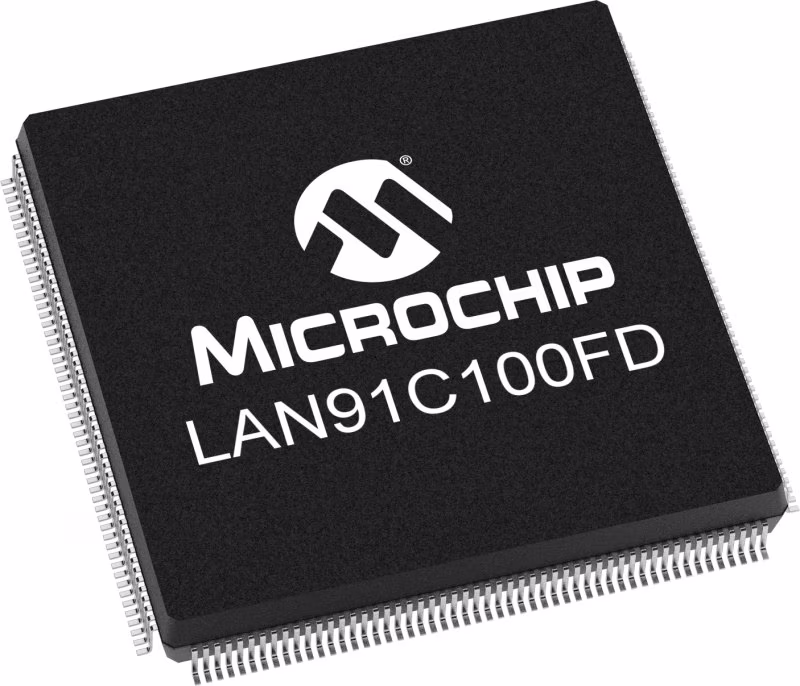

LAN91C100FD旨在促进第一代快速以太网适配器和连接产品的实施。对于第一代产品来说，灵活性压倒了集成。LAN91C100FD是一种数字设备，它以10和100Mbps实现CSMA/CD协议的MAC部分，并将其与精简快速的数据和控制路径系统架构耦合，以确保CPU到分组RAM的数据移动不会在100Mbps时造成瓶颈。

总内存大小为128千字节，相当于64个未完成数据包的总芯片存储（发送加接收）。LAN91C100FD是与LAN9000系列产品兼容的软件，可以在基于16位和32位Intel X86的环境中使用现有的LAN9000驱动程序（ODI、IPX和NDIS）。

使用独特的MMU（内存管理单元）架构和32位宽的数据路径来处理内存管理。这种I/O映射架构可以支持背靠背的帧传输和接收，以获得卓越的数据吞吐量和最佳性能。它还以高效的缓冲区利用方案动态分配缓冲区内存，减少软件任务，并减轻主机CPU执行这些内务管理功能的负担。总内存大小为128 KB（外部），相当于64个未完成数据包的总芯片存储（发送和接收）。

FEAST提供了一个灵活的从接口，可方便地与行业标准总线连接。总线接口单元（BIU）可以处理同步和异步总线，每条总线使用不同的信号。FEAST的总线接口支持同步总线，如VESA本地总线，以及EISA环境下的突发模式DMA。即使ISA不能支持100Mbps的流量，也支持对ISA的异步总线支持。基于ISA的节点可以在综合流量优势的基础上采用快速以太网。

网络端支持两个不同的接口。第一个是传统的七线ENDEC接口，用于连接10BASE-T和同轴10Mbps以太网的LAN83C694。第二个接口遵循MII（媒体独立接口）规范草案标准，由以半字节速率的4位宽数据传输组成。此接口适用于10Mbps或100Mbps网络。LAN91C100FD的三个引脚用于连接双线MII串行管理协议。为LAN83C694配置提供了四个I/O端口（一个输入和三个输出引脚）。

LAN91C100FD基于LAN91C100 FEAST，功能修订版G经过修改，增加了全双工功能。还添加了一个软件控制的选项，以允许冲突丢弃接收分组。以前，LAN91C100支持“诊断全双工”模式。在这种模式下，传输分组在内部循环并由MAC接收。此模式是使用TCR中的FDUPLX位启用的。为了避免混淆，LAN91C100FD的新的、更广泛的全双工功能被指定为交换全双工，启用它的TCR位被指定为SWFDDP。当LAN91C100FD配置为SWFDUP时，其发送和接收路径将独立运行，并且一些CSMA/CD功能将被禁用。当控制器未配置为SWFDUP时，它将遵循CSMA/CD协议。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•双速CSMA/CD引擎（10 Mbps和100 Mbps）

•符合IEEE 802.3 100BASE-T规范

•支持100BASE-TX、100BASE-T4和10BASE-T物理接口

•32位宽数据路径（进入分组缓冲存储器）

•支持32和16位总线

•支持32、16和8位CPU访问

•同步、异步和突发DMA接口模式选项

•128 KB外部存储器

•从机顺序访问体系结构的内置透明仲裁

•具有对称发射和接收结构和队列的扁平MMU结构

•兼容MII（媒体无关接口）的MAC-PHY接口以Nibble速率运行

•MII管理串行接口

•10 Mbps ENDEC的七线接口

•基于EEPROM的设置

•全双工功能
