说明

KSZ8765是一款高度集成的、第2层管理的五端口交换机，具有许多旨在降低整体系统成本的功能。它适用于需要四个10/100Mbps铜质端口和一个10/100/1000Mbps千兆上行端口的成本敏感应用。

KSZ8765CLX集成了小型封装外形、低功耗、内部偏置和片上终端。其广泛的功能包括增强的电源管理、可编程的速率限制和优先级、标记的和基于端口的VLAN、基于端口的安全性和基于ACL的数据包过滤技术、具有四个队列的QoS优先级、管理接口、增强的MIB计数器、高性能内存带宽以及具有非阻塞支持的基于共享内存的交换机结构。

KSZ8765CLX支持多个CPU数据接口，以有效解决当前和新兴的快速以太网和千兆以太网应用，其中端口5 GMAC可以配置为GMII、RGMII、MII和RMII模式中的任何一种。KSZ8765CLX基于Microchip业界领先的以太网模拟和数字技术，其功能旨在减轻主机处理并简化整体设计。

•端口1和端口2上的两个集成MAC/PHY 100Base-FX

•端口3和端口4上的两个集成MAC/PHY 10/100Base-T/TX

•一个集成10/100/1000Base-T/TX GMAC，具有可选的GMII、RGMII、MII和RMII接口

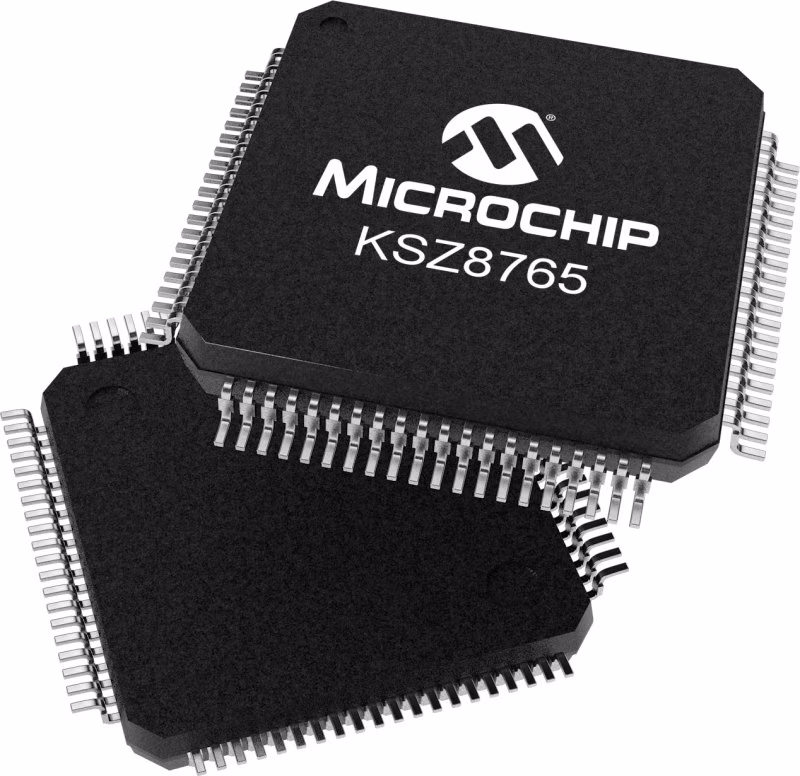

•小型80引脚LQFP封装

设计了一系列强大的电源管理功能，包括节能以太网（EEE）、电源管理事件（PME）和局域网唤醒（WoL），以满足节能环境的要求。MAC/PHY单元中的所有寄存器都可以通过SPI接口进行管理。可以通过MDC/MDIO接口访问MIIM PHY寄存器。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 带千兆上行链路的集成5端口10/100第2层交换机

•新一代交换机，具有四个MAC、一个GMAC（用于上行链路）和四个PHY（两个10/100Base-T/TX和两个100Base-FX），完全符合IEEE 802.3u标准

• 10/100Base-T/TX和100Base-FX交换系统，结合了交换引擎、帧缓冲区管理、地址查找表、队列管理、MIB计数器、MAC和PHY收发器

•用于拓扑管理的快速生成树支持（RSTP）

• Microchip LinkMD^®用于确定电缆开路、短路和长度的电缆诊断功能

•高级交换机功能

• IEEE 802.1q VLAN支持最多128个活动VLAN组（全范围4096个VLAN ID）

•通过访问控制列表（ACL）支持基于802.1x端口的安全性和基于MAC的身份验证

• QoS/CoS数据包优先级支持

•802.1p，基于DiffServ和802.1p优先级字段的重新映射，基于四个优先级级别的每个端口

• 4个优先级队列，具有IEEE 802.1P、IPV4 ToS（DiffServ）、IPV6业务类别等的动态映射。

•每个端口的入口和出口可编程速率限制

• 综合配置寄存器访问

•高速SPI（4线，最高50MHz）接口，用于访问所有内部寄存器

• 根据IEEE 802.3规范访问所有PHY寄存器的MII管理（MIIM、MDC/MDIO 2线）接口

•可动态配置的控制寄存器

• 交换机监控功能

•端口镜像/监控/嗅探：到任何端口或MII/RMII的入口和/或出口流量

• 用于完全兼容统计信息收集的MIB计数器（每个端口36个MIB计数器）

•低功耗

• 全芯片软件断电

•能量检测断电（EDPD）

• 支持IEEE P802.3az节能以太网（EEE）

•局域网唤醒（WoL）支持
