说明

KSZ8842系列2端口交换机包括PCI和非PCI CPU接口。

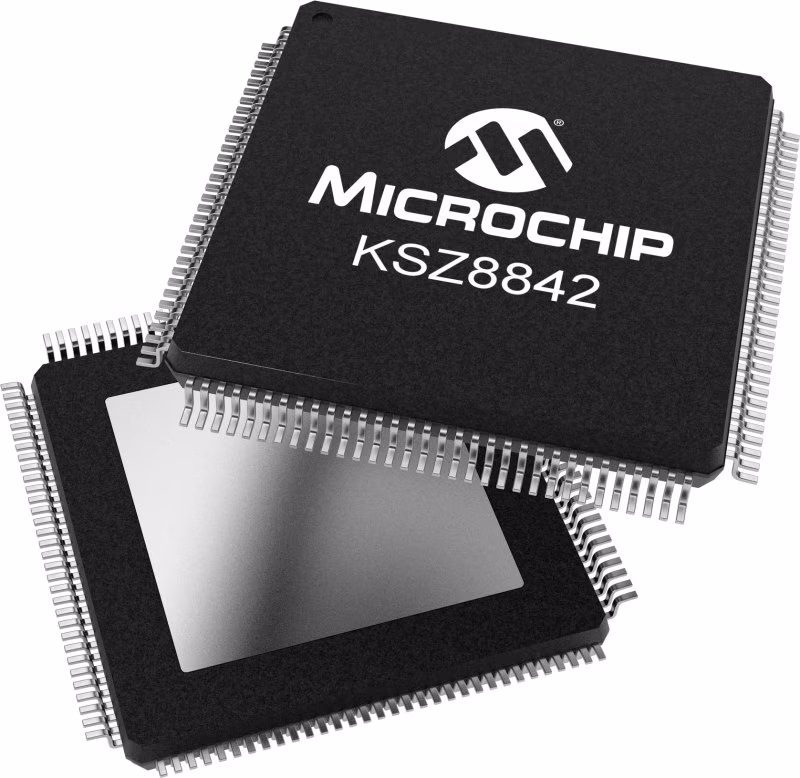

数据表描述了KSZ8842-PMQL/PMBL PCI CPU接口芯片。KSZ8842-PMQL是PQFP封装芯片，KSZ8842PMBL是LFBGA封装芯片。有关KSZ8842-MQL/MBL CPU非PCI接口交换机的信息，请参阅KSZ8842-MQL/MBL数据表。

KSZ8842-PMQL/PMBL是业界首款具有32位/33MHz PCI处理器接口的完全管理的2端口交换机。它是经过验证的第4代集成第2层交换机，符合IEEE 802.3u标准。KSZ8842-PMQL/PMBL的工业温度级版本，也可以订购KSZ8842PMQLI/PMBL AM。KSZ8842/PMQL/PPBL可以配置为交换机或低延迟（<310纳秒）中继器，用于延迟关键型、嵌入式或工业以太网应用。

对于工业自动化应用程序，无论应用程序如何，KSZ8842-PMQL/PMBL都可以在半双工模式下运行。KSZ8842-PMQL/PMBL提供了广泛的功能集，包括基于标签/端口的VLAN、服务质量（QoS）优先级管理、管理信息库（MIB）计数器和CPU控制/数据接口，以有效地解决快速以太网应用程序的问题。KSZ8842-PMQL/PMBL包含两个10/100收发器，具有专利、混合信号、低功耗技术、三个媒体访问控制（MAC）单元、一个直接存储器访问（DMA）通道、一个高速、无阻塞的交换机结构、一个专用1K条目转发表和一个片上帧缓冲存储器。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•无阻塞交换机结构通过利用1K入口MAC地址查找引擎和存储转发体系结构确保快速数据包传递

•完全符合IEEE 802.3u标准

•带强制模式选项的全双工IEEE 802.3x流量控制（暂停）

•半双工背压流量控制

•IEEE 802.1Q VLAN支持最多16个组（全套VLAN ID）

•VLAN ID标记/取消标记选项，基于每个端口

•基于每个端口的IEEE 802.1p/Q标签插入或移除（出口）

•入口和出口的可编程速率限制

•广播风暴防护

•IEEE 802.1d生成树协议支持

•过滤单播数据包的MAC过滤功能

•未知MAC地址转发功能

•直接转发模式，使处理器能够识别入口并指定出口

•IGMP v1/v2窥探支持多播数据包过滤

•IPV6多播侦听器发现（MLD）窥探支持

•用于完全兼容统计信息收集的管理信息库（MIB）计数器：每个端口32个MIB计数器

•用于远程故障诊断的环回模式

•寄存器组有三种：

•PCI配置寄存器用于初始化和配置PCI接口

•PCI控制/状态寄存器用于主机和KSZ8842-PMQL/PMBL之间的通信

•开关寄存器用于支持收发器控制和状态。它们可以动态配置（端口优先级、802.1p/d/Q等）

•每个端口，基于802.1p和DiffServ

•基于每个端口重新映射802.1p优先级字段

•全芯片硬件断电（未保存寄存器配置）可实现低功耗

•PHY上基于每个端口的软件节能（空闲链路检测，保留寄存器配置）

•单电源：3.3V

•商业温度范围：0°C至+70°C

•工业温度范围：-40°C至+85°C

•提供128引脚PQFP和100球LFBGA
