说明

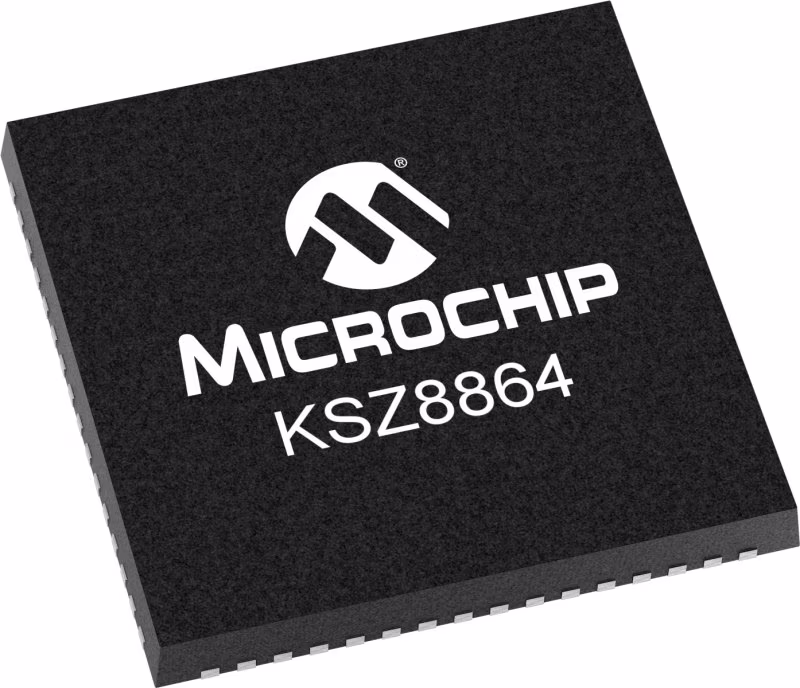

KSZ8864是一款高度集成的第2层管理的4端口交换机，具有优化的设计、丰富的功能和较小的封装尺寸。KSZ8864汽车合格（AEC-Q100）。

KSZ8864专为成本敏感型10/100Mbps 4端口交换机系统而设计。片上终端，低功耗，小封装，节省系统成本。KSZ8864采用了一种基于共享内存的交换机结构，具有完全无阻塞配置。

KSZ8864还提供了广泛的功能集，包括：电源管理、可编程速率限制和优先级、基于标签/端口的VLAN、数据包过滤、服务质量（QoS）、四队列优先级、管理接口和MIB计数器。端口3和4支持MII或RMII接口。KSZ8864提供多个CPU控制/数据接口，以有效地解决各种快速以太网应用。

KSZ8864包含四个MAC和两个PHY。两个PHY支持10/100Base-T/TX。MAC和PHY单元的所有寄存器都可以通过SPI或SMI的控制接口进行管理。MIIM寄存器可以通过MDC/MDIO接口访问PHY。EEPROM可以通过I2C控制器接口将所有控制寄存器设置为非托管模式。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•具有双MII/RMII接口的完全管理的4端口10/100Mbps交换机

•IEEE802.1q VLAN

•QoS数据包优先级

•IEEE802.1d快速生成树协议（RSTP）

•基于每个端口和优先级的入口和出口可编程速率限制

•支持振铃的源MAC地址过滤

•MIB计数器用于完全兼容的统计信息，每个端口收集34个MIB计数器

•具有集成线路终端的超低功耗

•单路3.3V电源，带内部1.2V LDO控制器

•灵活的VDDIO支持3.3V、2.5V和1.8V

•AEC-Q100合格

•工业温度范围：-40°C至+85°C

•小型64引脚8mm x 8mm QFN

参数
