说明

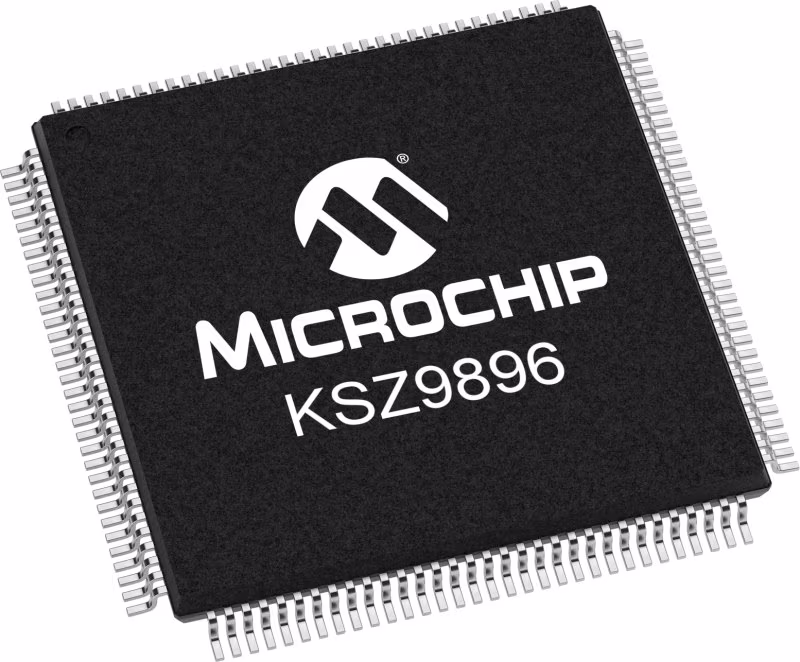

KSZ9896是一款完全集成的第2层托管六端口千兆以太网交换机，具有许多高级功能。六个端口中的五个端口包含10/100/1000 Mbps PHY。第六个端口有一个MAC接口，可以配置为GMII、RGMII、MII或RMII。

SPI或I提供完整的寄存器访问²C接口，并通过任何数据端口进行可选的带内管理。PHY寄存器访问由MIIM接口提供。

安全功能包括支持基于IEEE 802.1X端口的身份验证和访问控制列表（ACL）过滤。

包括节能以太网（EEE）在内的各种电源管理功能已被设计用于满足节能环境。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•无阻塞线速以太网交换结构

•全功能转发和过滤控制，包括访问控制列表（ACL）过滤

•IEEE802.1X支持（基于端口的网络访问控制）

•IEEE802.1Q VLAN支持128个活动VLAN组和4096个完整的VLAN ID

•基于每个端口的IEEE802.1p/Q标签插入或移除，并支持双重标记

•基于每个端口的VLAN ID标记/取消标记选项

•IEEE802.3x全双工流量控制和半双工背压碰撞控制

•用于多播数据包过滤的IGMPv1/v2/v3窥探

•IPv6多播侦听器发现（MLD）窥探

•QoS/CoS数据包优先级支持：802.1p，基于DiffServ，并基于四个优先级重新映射每个端口的802.1p优先级字段

•IPv4/IPv6 QoS支持

•入口和出口的可编程速率限制

•广播风暴防护

•具有IEEE802.1p、IPv4 DIFFSERV和IPv6 TrafficClass动态数据包映射的四个优先级队列

•MAC过滤功能，用于过滤或转发未知单播、多播和VLAN数据包

•实现环形拓扑的自地址过滤

•高速SPI（4线，高达50MHz）接口，可访问所有内部寄存器

•访问所有寄存器的I2C接口

•根据IEEE 802.3规范访问所有PHY寄存器的MII管理（MIIM、MDC/MDIO 2线）接口

•带内管理，可通过六个端口中的任何一个访问所有寄存器，带式启用

•I/O引脚捆扎设施，用于在复位时从I/O引脚设置某些寄存器位

•可动态配置的控制寄存器

•端口镜像/监视/嗅探：到任何端口或MII/RMII的入口和/或出口流量

•用于完全兼容统计信息收集的MIB计数器（每个端口34个MIB计数器）

•全芯片软件断电

•能量检测断电（EDPD）

•支持IEEE P802.3az节能以太网（EEE）

•局域网唤醒（WoL）支持
