说明

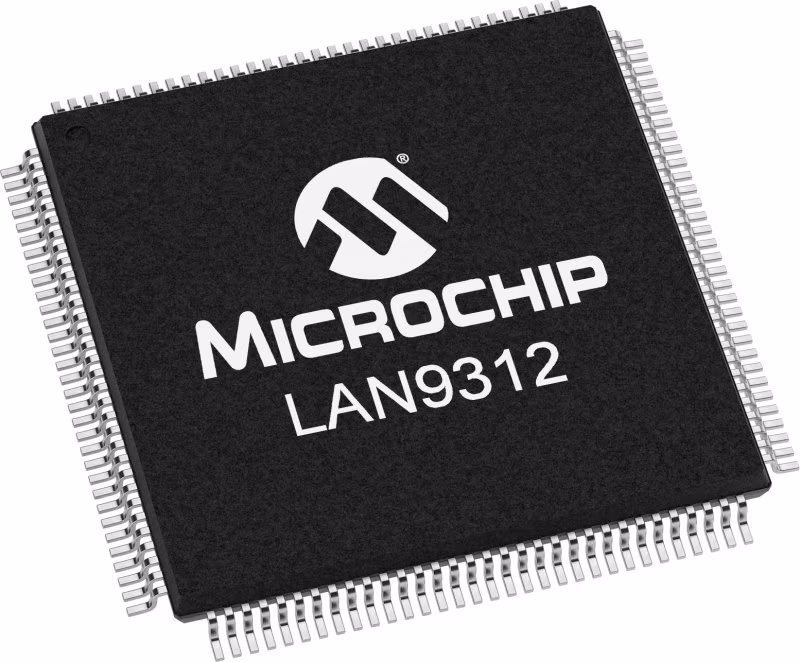

LAN9312是一款功能齐全的2端口10/100管理以太网交换机，专为需要性能、灵活性、易于集成和系统成本控制的嵌入式应用而设计。LAN9312结合了10/100交换系统的所有功能，包括交换结构、分组缓冲器、缓冲管理器、媒体访问控制器（MAC）、PHY收发器和主机总线接口。LAN9312符合IEEE 802.3（全/半双工10BASE-T和100BASE-TX）以太网协议规范和802.1D/802.1Q网络管理协议规范，能够与行业标准以太网和快速以太网应用程序兼容。

LAN9312的核心是高性能、高效率的3端口以太网交换机结构。交换机结构包含一个3端口VLAN第2层交换机引擎，支持未标记、VLAN标记和优先级标记的帧。交换机结构提供了广泛的功能集，包括生成树协议支持、多播数据包过滤和按VLAN标签、目的地地址、端口默认值或DIFFSERV/TOS划分的服务质量（QoS）数据包优先级，从而实现了一系列优先级设置。32K的缓冲RAM允许在完成转发操作时存储多个分组，1K的条目转发表为MAC地址转发表提供了充足的空间。每个端口都被分配了一个由4个动态QoS队列组成的集群，这些队列允许每个队列大小随着流量的增长和收缩，从而有效地利用了所有可用的内存。该内存通过交换机结构中的缓冲区管理器块进行动态管理。交换机结构的所有方面都通过交换机结构配置和状态寄存器进行管理，这些寄存器可通过内存映射的系统控制和状态寄存器间接访问。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 高性能、全功能的2端口交换机，具有VLAN、QoS数据包优先级、速率限制、IGMP监控和管理功能

•轻松连接到大多数32位嵌入式CPU

• 独特的虚拟PHY功能通过将多个交换机端口模拟为单端口MAC/PHY简化了软件开发

•集成IEEE 1588硬件时间戳单元

•32K缓冲RAM

•1K入口转发表

•可编程IEEE 802.1Q标签插入/移除

•IEEE 802.1d生成树协议支持

•每个端口4个动态QoS队列

•输入优先级由VLAN标签、DA查找、TOS、DIFFSERV或端口默认值决定

•基于输入优先级的可编程服务类别图

•基于每个端口重新映射802.1Q优先级字段

•入口/出口的可编程速率限制，每个端口/优先级随机提前丢弃

•IGMP v1/v2/v3监控多播数据包过滤

•可编程的MAC地址过滤器

•端口镜像/监控/嗅探：任何端口或端口对上的入口和/或出口流量

•完全兼容的统计信息（MIB）收集计数器

•可动态配置的控制寄存器

•2个内部10/100 PHY，支持HP Auto MDIX

•完全符合IEEE 802.3标准

•支持10BASE-T和100BASE-TX

•全双工和半双工支持

•全双工流量控制

•背压（强制碰撞）半双工流量控制

•基于可编程水平的自动流量控制

•32位CRC自动生成和检查

•自动有效载荷填充

•支持2K Jumbo数据包

•可编程帧间间隙、流量控制暂停值

•完整的发射/接收统计数据

•自动协商

•自动MDI/MDI-X

•环回模式

•提供带内网络通信路径

•访问管理寄存器

•类似SRAM的简单接口

•32位数据总线

•大、小和混合endian支持

•适用于高延迟应用的大型TX和RX FIFO

•可编程水位标记和阈值水平

•主机中断支持

•全局64位可调时钟

•每个端口的主模式或从模式

•每个端口的Sync和Delay_req数据包的TX或RX上的时间戳，GPIO上的时间标签

•64位定时器比较器事件生成（GPIO或IRQ）

•局域网唤醒

•唤醒链路状态更改（能量检测）

•魔术包唤醒

•唤醒指示器事件信号

•通用定时器

•串行EEPROM接口（I²C主机或Microwire™主机），用于非托管配置

•可编程GPIO/LED

•单路3.3V电源

•有商用温度范围

应用：
• 有线、卫星和IP机顶盒
• 数字电视
• 数码录像机
• VoIP/视频电话系统
• 家庭网关
• 测试/测量设备
• 工业自动化系统
