说明

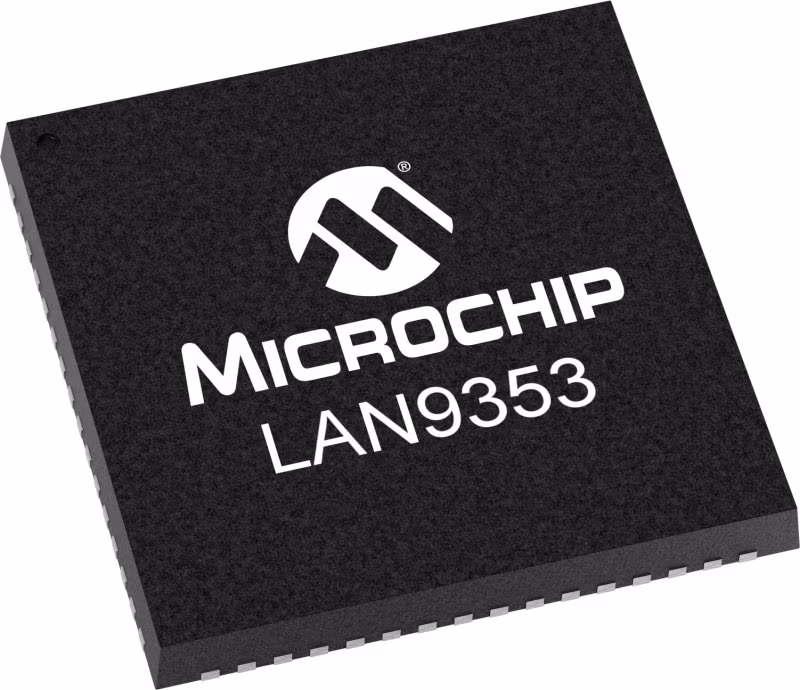

Microchip的LAN9353/LAN9353i是一款高性能、占地面积小、功能齐全的3端口管理以太网交换机。该设备针对消费类、嵌入式和工业电子设计进行了应用优化，这些设计需要高度集成、经济高效的设备，具有切换功能、灵活性和易于集成。

LAN9353/9353i支持紧凑型PCB设计和MII/RMII/Turbo MII（媒体无关、精简媒体无关和Turbo媒体无关接口）。该设备支持Turbo MII模式，可实现高达200 Mbps的网络速度。LAN9353也可以配置为支持双RMII操作。虚拟PHY功能模拟通过MII/RMII/Turbo MII接口到主机SoC的单个PHY连接，这减少了软件开发时间。此功能还允许系统设计者交换单个PHY和以太网交换机，以从同一软件驱动程序创建多个SKU。

LAN9353结合了10/100交换机系统的所有功能，包括交换机结构、数据包缓冲区、缓冲区管理器、媒体访问控制器（MAC）、PHY收发器和串行管理。IEEE 1588v2通过集成的IEEE 1588v2硬件时间戳单元得到支持，该单元支持端到端和对等透明时钟。LAN9353符合IEEE 802.3（全/半双工10BASE-T和100BASE-TX）以太网协议、IEEE 802.3az能效以太网（EEE）（100Mbpsonly）和802.1D/802.1Q网络管理协议规范，能够与行业标准以太网和快速以太网应用程序兼容。通过外部光纤收发器支持100BASE-FX。

该设备符合IEEE 802.3 10BASE-T和100BASE-TX以太网协议规范，能够与行业标准以太网和快速以太网应用程序兼容。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• IEEE 1588-2008硬件时间戳单元

• 电缆诊断

• 符合IEEE 802.3az节能以太网

• 局域网唤醒支持

• 高性能、功能齐全的3端口交换机，支持每端口IEEE 802.1Q VLAN（最多16个VLAN组）

• IGMP v1/v2监控多播数据包过滤

• 通过Turbo MII接口实现高达200 Mbps的网络速度

• 可选EEPROM或通过I的外部CPU串行管理支持²C™接口

• 虚拟PHY功能通过将多个交换机端口模拟为单端口PHY简化了软件开发

• 集成稳压器需要一个3.3V电源

• 42个每端口MIB计数器，实现高效的网络管理

• 工业温度（-40°C至85°C）可选（LAN9353i）

• LAN9353:9x9mm，64引脚QFN封装，用于双RMII或单MII/RMII/Turbo MII

• LAN9353:10x10mm，64针XVTQFP封装，用于双RMII或单MII/RMII/Turbo MII

应用：
• 电缆、卫星和IP机顶盒（STB）
• 数字电视
• 数字/个人录像机
• VoIP/视频电话系统
• 楼宇自动化
• 安全和监督
• 家庭网关/消费类音频/视频
• 测试/测量设备
• 工业自动化与控制
