说明

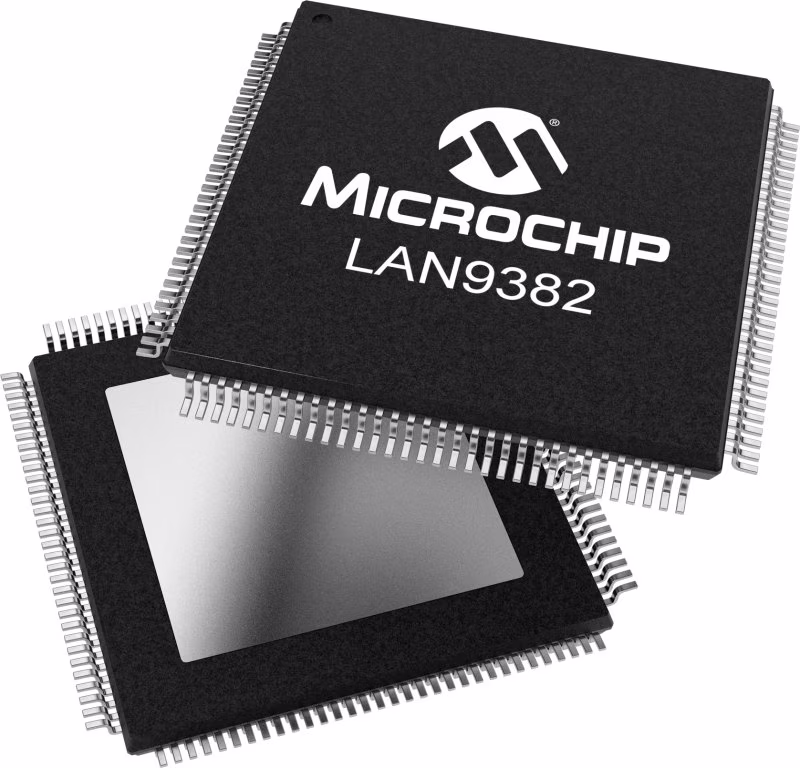

Microchip LAN9381/2/3/4是一款可扩展、紧凑、经济高效的多端口AVB/TSN 100BASE-T1以太网交换机系列，基于IEEE 802.3bw-2015规范。LAN938x包含一个第2+层管理的高性能以太网交换机、最多五个（四个用于LAN9381/2，五个用于LAN93.83/4）100BASE-T1物理层收发器（PHY）、最多三个MAC端口和一个ARM Cortex M7 CPU子系统。通过添加集成的2MB代码闪存和硬件安全引擎，LAN938x系列提供了一个完全集成的单芯片AVB/TSN桥接解决方案。为需要集成汽车OBD端口的应用提供了一个额外的IEEE 802.3/802.3u兼容100BASE-TX（仅限LAN9382/4）端口。

LAN938x可在工业（-40°C至85°C）温度范围、2级汽车（-40°C.至+105°C）的温度范围内使用，并符合AEC-Q100汽车用例的要求，如网关、自动驾驶辅助系统（ADAS）、信息娱乐、远程信息处理和车内联网。

LAN938x完全支持IEEE音频视频桥接（AVB）和关键TSN（时间敏感网络）标准，这些标准为以太网上的延迟敏感流量流提供高服务质量（QoS），包括：

•IEEE 802.1AS 2020时间同步

•IEEE 1588v2 PTP和时钟同步

•IEEE 802.Qav流量整形

•IEEE 802.1Qbv（TSN）时间感知调度器

•IEEE 802.1Qci（TSN）入口过滤和监管

•IEEE 802.1QCB（TSN）帧复制和消除

此外，还提供了各种强大的EtherGREEN™能效功能，包括开放联盟TC10睡眠/唤醒部分网络、非TC10链路伙伴能量检测唤醒和超深度睡眠电源。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 4个100BASE-T1端口

•1x 100BASE-TX端口

• 1x RGMII/RMI/MII

•1x RGMII/RMII/MII或（1G/2.5G）SGMII端口

• 300MHz ARM Cortex M7 CPU子系统

•内置2MB闪存

• 硬件安全引擎

•级联模式，端口数更高

• 增强的EMC性能

•全AVB音频视频桥接

• 时间敏感型网络支持

•开放联盟TC10睡眠/唤醒

• LinkMD^®+增强型电缆诊断

•柔性压水堆^®技术电源管理

• 占地面积小的128引脚TQFP（14 x 14 mm）封装

•工业温度（-40°C至85°C），2级汽车温度（-40℃至+105°C）

• 交换机管理功能

•全线速、无阻塞千兆交换机核心

• ＜140毫秒以太网就绪时间，带安全引导

•IEEE 802.1Q VLAN支持

• AVB和TSN硬件支持

•智能低延迟直通转发模式

• 使用TCAM的深度包检测（DPI）

•IEEE 1588v2 PTP和时钟同步

• 时间感知精度GPIO

• OPEN Alliance（TC1）高级诊断兼容

• 自检数据包生成器/检测器

•扩展MIB性能计数器

• EtherGREEN™能效

•低射频发射

• OPEN Alliance（TC6）符合RGMII EPL

•硬件安全引擎

• AEC-Q100汽车产品资质

•功能安全就绪

• 符合OPEN TC11开关要求
