说明

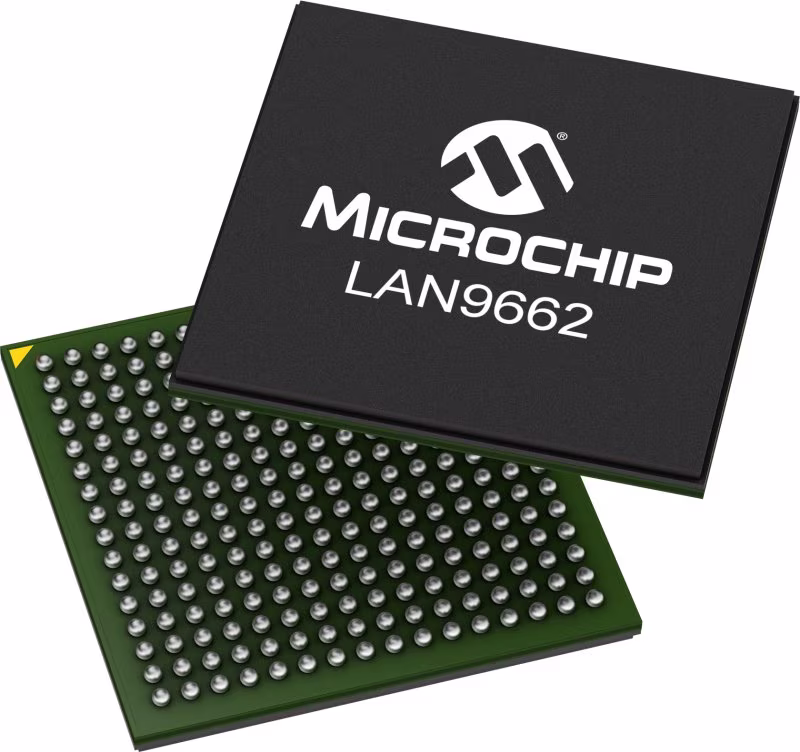

LAN9662是一个紧凑、经济高效的多端口千兆AVB/TSN以太网交换机系列（LAN966x）的一部分，该交换机具有两个集成的10/100/1000BASE-T PHY和一个600 MHz ARM Cortex A7 CPU子系统。LAN9662除了适用于网状和菊花链低延迟操作的工业以太网（IE）协议实时引擎（RTE）外，还包括四个端口。

除了两个集成PHY外，LAN9662还支持最多2个RGMII/RMII、最多2个1000BASE-X/SerDes/2.5GBASE-X/KX和最多1个Quad SGMII/Quad USGMII接口。

通过SGMII支持802.3bz 2.5G以太网+

LAN9662专为现场级的PROFINET RT、PROFINET v2.4 TSN和OPC UA PubSub自动化网络设计，支持异步和低周期同步操作。通过其四个千兆以太网端口与工业以太网实时引擎相结合，PROFINET和OPC UA PubSub可以实现低延迟链、树和网状拓扑，同时也支持OPC UA PubSub求和帧（也称为聚合帧和动态修改）的低延迟直通菊花链。

要获取LAN9662注册文件，请单击此处。

VSC6803（MESA）API和相关文档可在此处获取。

Switchdev支持可通过Linux主线获得。

MERA(M微芯片E以太网Real时间引擎A.PI）和P-NET在这里和这里可用。

此处提供TFA（ARM可信固件）v2.8.8版本。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•802.1Qbv（TAS）

•802.1Qav（CBS）

•802.1Qch（CQF）

•802.1Qci（PSFP）

•802.1AS-2020

•802.1CB（频率）

•802.1Qbu/802.3br（帧抢占）

•最多4个1G端口

•工业以太网实时引擎

•完全管理的L2交换功能

•工业温度范围

•微芯片以太网交换机API（MESA）
